Appareil de mesure de champ magnétique DX series

de concentricitéde surface3D

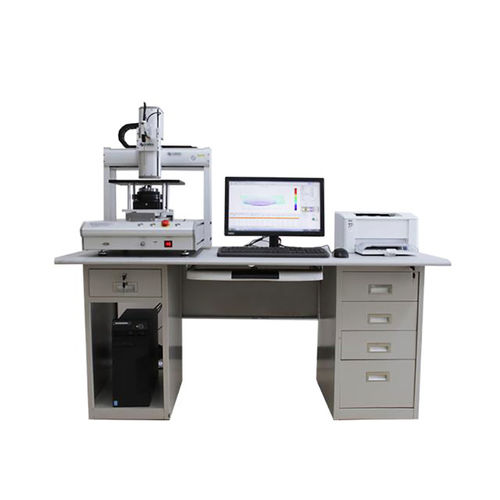

L'instrument de mesure de la distribution du champ magnétique de surface de la série DX-2012R, développé indépendamment par la société Dexinmag, est un outil indispensable pour l'évaluation correcte de la précision de l'aimantation et l'inspection de la qualité des anneaux magnétiques. Il peut fournir des rapports de test tels que les coordonnées XY, les coordonnées polaires P, la distribution du champ magnétique en 3D et l'analyse harmonique de l'onde fondamentale relative, etc., pour répondre à l'inspection de la qualité des aimants permanents, des stators ou rotors de moteurs à aimant permanent, des bobines de champ magnétique CC et des électro-aimants. Cet équipement de mesure peut être équipé d'une variété de montages d'essai (tels que des sondes d'essai tridimensionnelles, des plates-formes rotatives ou des plates-formes de chargement). Avec une conception à haute concentricité et un niveau de précision élevé du retour de la sonde. L'espace de balayage du produit est de 800 mm*800 mm*800 mm. L'instrument de mesure de la distribution du champ magnétique spatial est principalement composé d'un ordinateur industriel (logiciel de mesure), d'un système de contrôle des mouvements et d'un système d'acquisition de données. Tout d'abord, la commande de test est envoyée par l'ordinateur de contrôle industriel pour contrôler le système de contrôle des mouvements afin de réaliser la trajectoire de mouvement définie, et contrôler simultanément le travail du système d'acquisition de données. Le système d'acquisition de données recueille des données dans les directions X, Y et Z par l'intermédiaire du capteur à effet Hall, puis transmet les données au système de contrôle industriel. L'ordinateur effectue le traitement des données et obtient finalement une carte de distribution du champ magnétique en trois dimensions.
