Logiciel de CAO ScrewCAM

de fabricationde simulationde découpe

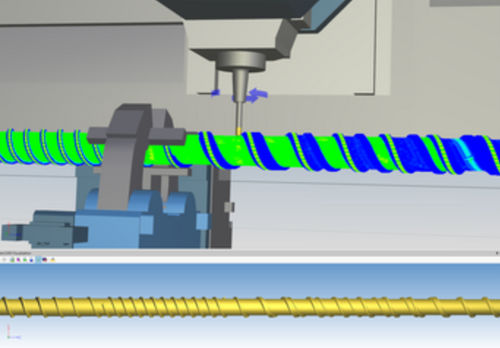

ScrewCAM est une extension logicielle pour CrashGuard Studio. Elle a été conçue pour la fabrication de vis de plastification dans l’industrie des matières plastiques. Des données de dessin 2D ou des paramètres suffisent pour modéliser la géométrie de la vis, un modèle 3D CAO de la vis n’est pas nécessaire. Le procédé de fabrication de la vis comprend 4 étapes : modélisation, création de programme CN, simulation et production. Modélisation interactive de la géométrie des vis à partir de données de dessin 2D ou des paramètres grâce à la saisie des diamètres, des pentes, des inclinaisons de la paroi, des rayons, des largeurs d’entretoise ou de canal et des profils de profondeur avec représentation de modèles 2D des contours d’entretoise dans le plan de développement du cylindre et aperçu de la géométrie 3D théorique de la vis. Création du programme CN via la définition des processus d’usinage individuels, sélection des outils, vitesses de coupe, profondeurs de passe, avances, surépaisseurs, etc. La génération de programmes CN est automatique. En cas de modifications ultérieures, toutes les étapes concernées sont systématiquement recalculées. Grâce au calcul de la position optimale de l’outil lors de la finition des parois, il est possible d’utiliser des outils standard à la place de fraises de forme coûteuses. Simulation 3D dans CrashGuard Studio® - L’absence de collisions et l’exactitude des formes de pièces à usiner réalisées par le programme CN sont intégralement contrôlées par une simulation d’enlèvement de matière et une vérification géométrique qui les compare à la géométrie 3D de consigne prévue pour la vis. Production sur la machine.
