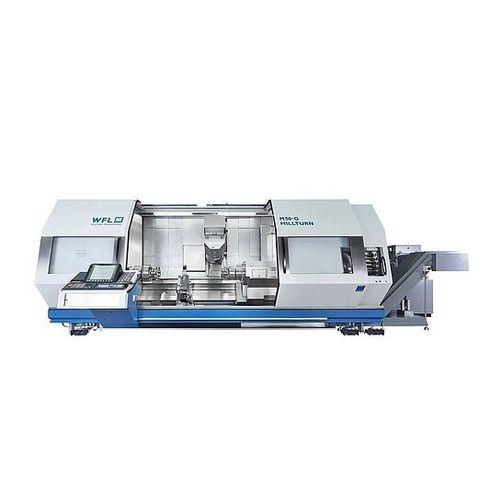

Fraiseuse CNC M50

horizontalepour l'aéronautique4 axes

Avec les modèles M50 et M50-G, WFL Millturn Technologies présente une nouvelle génération de centres de tournage-perçage-fraisage multifonctionnels pour l’usinage intégral de lopins et de pièces en mandrin et de type arbre allant jusqu’à un diamètre de 670 mm. Tournage, fraisage, perçage, taillage de dentures, forage de trous profonds et usinage intérieur sont possibles dans toutes les positions angulaires. L’interpolation sur 5 axes permet d’usiner quasiment chaque contour géométrique. Les points forts en un coup d'œil Grande distance entre les guidages conférant une grande stabilité aux lunettes Magasin Pick-Up pour les outils longs avec interface outils standard Tournage axe B Transfert de pièce Mesure ultra-précise avec palpeur de mesure intégré ntre-pointes - mm - 1000/2000/3000/4500/6000 - 1000/2000/3000/4500/6000 Diam. de passage au-dessus au chariot supérieur - mm - 670 - 670 Diamètre de tournage maxi entre pointes - mm - 670 - 670 Couple maxi à la broche, Broche de tournage 40% (100%) ED - Nm - 2000(1400)/1830(1500)//3200(2320)/3600(2740) - 2000(1400)/1830(1500)//3200(2320)/3600(2740)///1830(1500) Vitesse de rotation maxi, Broche de tournage - min-1 - 3300/2500//2600/2600 - 3300/2500//2600/2600///2500 Couple maxi à la broche, Broche de fraisage 40% (100%) ED - Nm - 284(233)/213(175)//480(420)/300(263) - 284(233)/213(175)//480(420)/300(263) Vitesse de rotation maxi, Broche de fraisage - min-1 - 9000/12000/*//5000/8000 - 9000/12000/*//5000/8000 Couple de pivotement axe B - degré - -110...+110 - -110...+110 Contrepointe - type - Mécatronique - - Magasin d'outils - piéce - 50/100/150/200//36/72/108/144 - 50/100/150/200//36/72/108/144
