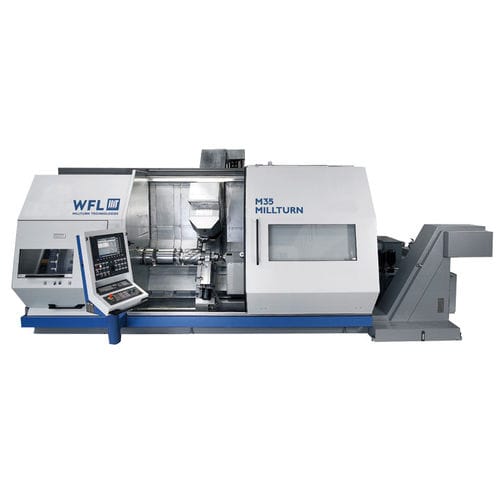

Fraiseuse CNC M35

horizontalepour l'aéronautique4 axes

Les centres de tournage/perçage/fraisage multifonctionnels M30/M35 et M30-G/M35-G permettent l‘usinage intégral de pièces en mandrin et de type arbre allant jusqu’à un diamètre de 520 mm et une longueur d‘usinage de 2000 mm. Il est ainsi possible de conjuguer la fonctionnalité d’un tour, celle d’un centre d’usinage 5 axes et, au besoin, celle d’une tailleuse ou d‘une perceuse en une seule machine de production. Les points forts en un coup d'œil Pression d‘arrosage : 80 bar Mesure intégrée Transfert de pièce Usinage 6 faces Entre-pointes - mm - 2000 - 1800(1680) Diamètre inscrit chariot croisé SUPÉRIEUR - mm - 520 - 520 Diamètre de tournage max. entre les pointes - mm - 520 - 520 Couple de rotation max. de la broche de tournage avec FDM 40 % (100 %) - Nm - 630(550)/1600(1100) - 630(550)/1600(1100)//630(550) Vitesse de rotation max. de la broche de tournage - min-1 - 4000/3300 - 4000/3300//4000 Couple de rotation max. de la broche de fraisage avec FDM 40 % (100 %) - Nm - 284(233)/213(175) - 284(233)/213(175) Vitesse de rotation max. de la broche de fraisage - min-1 - 9000/12000/* - 9000/12000/* Angle de rotation axe B - Degrés - -110...+110 - -110...+110 Contre-poupée - Type - Mécatronique - - Magasin d’outils - Nb. - 40/80/120 - 40/80/120 Commande SIEMENS - Type - SINUMERIK 840D sl - SINUMERIK 840D sl Le magasin d‘outils - les disques remplacent la chaîne Outils jusqu‘à 15 kg Emplacements outils (120 en option) dans le magasin à disques Chargement en temps masqué Poids d’outil max. : 15 kg Gestion d’outils intelligente Fonctions logicielles pratiques Navigation simple et logique Corrections outils calculées automatiquement par la commande
