Bras de mesure 6 axes XRHGantry CR

pour l'aérospatiale

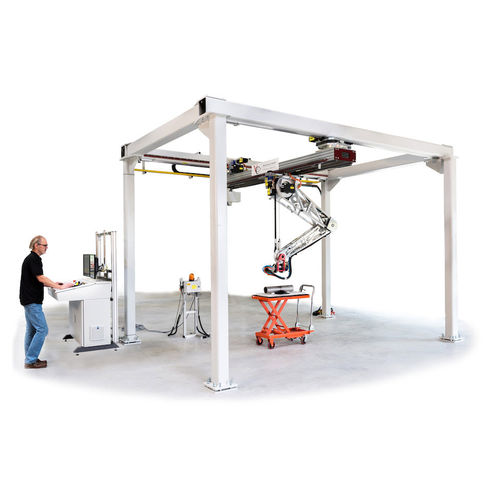

L’inspection de pièces lourdes, grandes ou de formes bizarres demande un système polyvalent et évolutif. Le XRHGantry CR est une solution clé en main montée sur toit conçue pour utiliser la technologie de radiographie assistée par ordinateur (CR) ou de film (RT). Comme la technologie évolue VisiConsult suggère d’utiliser la radiographie numérique en temps réel (DR) à travers des détecteurs à écran plat (FPD / DDA). Parfois, les exigences d’application ou le processus d’inspection exige l’utilisation de films ou de plaques photostimulables (CR). Le XRHGantryCR a été développé pour accélérer le processus d’inspection plutôt lent du film et offre un flux de travail flexible. Grâce aux moteurs ultra-précis, les procédures d’inspection peuvent être automatisées via des séquences. Le tube peut être incliné pour permettre une inspection elliptique des soudures. Le système peut être placé à l’intérieur d’une pièce de rayons X ou d’une cabine. La source de rayons X est évolutive jusqu’à 450kV selon l’application. Le système peut fonctionner avec un manipulateur de pièce ou une table supplémentaire et tous les axes sont programmables par CNC. Les pièces lourdes peuvent être déplacées dans la salle d’inspection par des rails, des chariots ou même des chariots élévateurs. Les dimensions du XRHGantry peuvent être modifiées pour s’adapter à la salle d’inspection existante. S’il n’y a pas de salle d’inspection, nous pouvons même livrer le système à l’intérieur d’une cabine à rayons X modulaire.
