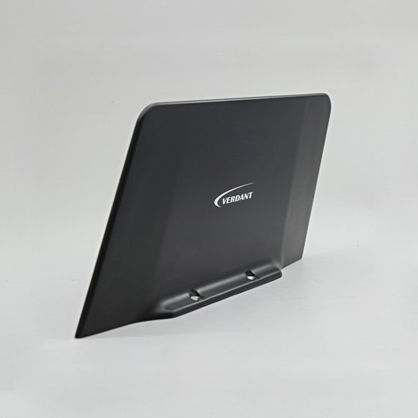

Antenne pour hélicoptère JD 85

VORLOCblade

Le JD 85 est une antenne de navigation VOR/LOC/GS conçue pour une application militaire et commerciale. Cette antenne à profil bas est conçue pour résister à des conditions environnementales extrêmes et convient aussi bien aux hélicoptères qu'aux jets supersoniques de haute performance. Un ensemble comprend une paire de lames, chacune avec un seul connecteur TNC. Des câbles d'interconnexion coaxiaux sont fournis sur demande. Testé selon la norme MIL 810 F. Antenne à lames VOR/LOC/GS Électricité Gamme de fréquences (VOR/LOC)108 MHz - 118 MHz Gamme de fréquences (Glidescope)328 MHz - 336 MHz ROS (108 MHz - 118 MHz)5:1 (max) ROS (328 MHz - 336 MHz)3:1 (max) PolarisationHorizontal Diagramme de rayonnementOmnidirectionnel en azimut Schéma de rayonnementLobe d'observation Impédance RF50 Ω Normale Protection statiqueDC Mise à la terre Puissance RFReceive Only Mécanique Poids795 grammes (max) par lame Hauteur153 mm (max) MatériauVerre Epoxy FinishMatt ConnectorTNC Femelle ColorBlack Environnement Température - 55°C à +90°C Altitude60 000 pieds
