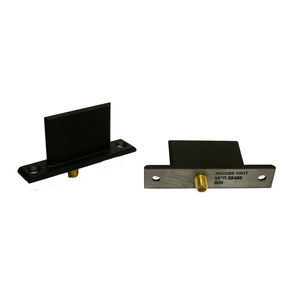

Antenne pour avion AO556 Series

UHFbladeomnidirectionnelle

L'antenne à lame fendue ou "stub coudé" fournit des composantes d'énergie rayonnée polarisées verticalement et horizontalement. Cette caractéristique comble le trou dans le diagramme d'antenne que présente généralement l'antenne stub 1/4 d'onde. Le "stub coudé" fournit également une composante polarisée verticalement lorsque l'avion est fortement incliné. Extensible à d'autres fréquences moyennant des frais d'ingénierie nominaux. Ajouter la lettre suffixe "S" pour l'acier inoxydable ou "A" pour la configuration en aluminium. Antenne GRDCUS PN AO556-915S, NSN 5985-01-540-3343. Modèles standard : fréquence 915 ± 10 MHz Fréquence 978 ± 10 MHz Fréquence 1365 ± 10 MHz Applications Cibles aériennes sous-échelle Sous-système de liaison de données (DLS) Systèmes de contrôle de vol des drones GRDCUS BQM-34 Fréquence - 915 ± 10 MHz - 978 ± 10 MHz - 1365 ± 50 MHz ROS - 1,5:1 max - 1,5:1 max - 1,5:1 max Gain - Essentiellement isotrope - Essentiellement isotrope - Essentiellement isotrope Couverture du rayonnement - Essentiellement hémisphérique - Essentiellement hémisphérique - Essentiellement hémisphérique Puissance admissible - >100 watts en moyenne - >100 watts en moyenne - >100 watts en moyenne Impédance - 50 Ohms - 50 Ohms - 50 Ohms
