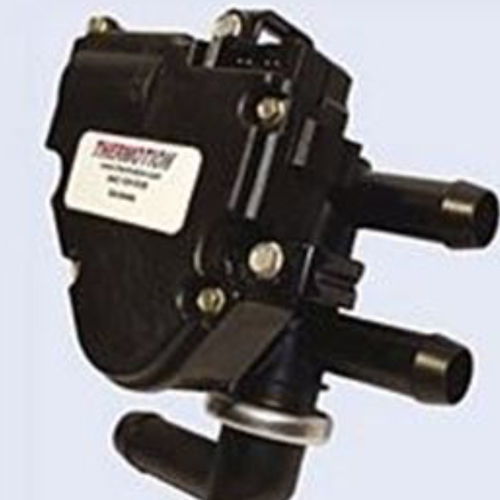

Vanne pour l'eau 354-69494

d'arrêtpapillonpour aéronef

La vanne électronique de contrôle du liquide de refroidissement de Thermotion p/n 354-69494 consiste en une vanne à eau papillon à 4 ports de dérivation alimentée par un actionneur électrique. L'ECC contrôle le débit du liquide de refroidissement à l'aide d'un signal électrique. Un potentiomètre de retour de position est inclus. L'ECC est idéal pour une utilisation avec un système HVAC à faible encombrement qui élimine la porte de température de l'air de mélange et contrôle la température de l'air de refoulement en modulant le flux de liquide de refroidissement vers le noyau de chauffage. Cela permet d'installer les noyaux de chauffage et d'évaporateur face à face, ou d'utiliser un noyau de chauffage/évaporateur intégré pour réduire l'encombrement. Dans certains assemblages, l'espace requis peut être réduit jusqu'à 55 %. Caractéristiques 4 ports, raccords de tuyau de 5/8ʺ (16 mm) fonctionnement en 12 VDC ou 24 VDC Capacité de rétroaction intégrale Contrôle positif de la position de la vanne en cas d'interface avec un contrôleur embarqué Taux de dérivation interne : Jusqu'à 0,20 gal/min (750cc) (1992 Eaton spec to Ford) (si le radiateur est bloqué) débit approximatif de 6 GPM Conception légère sous le capot Conforme aux normes des constructeurs automobiles Spécifications de l'équipement d'origine Classe de protection du boîtier : Non scellé, IP-40 Tension minimale : 9VDC / Tension maximale : 30VDC Courant de fonctionnement maximum = 300 milliampères à 12VDC Courant de fonctionnement maximal = 600 milliampères à 24VDC Courant de fonctionnement nominal = 70 milliampères à 12VDC La résistance à la traction du corps de vanne en plastique est de 20 000 PSI La température de déflexion est de 264 PSI à 410°F La bague de sertissage est testée à un couple de 30 in/lbs sans rotation du mamelon
