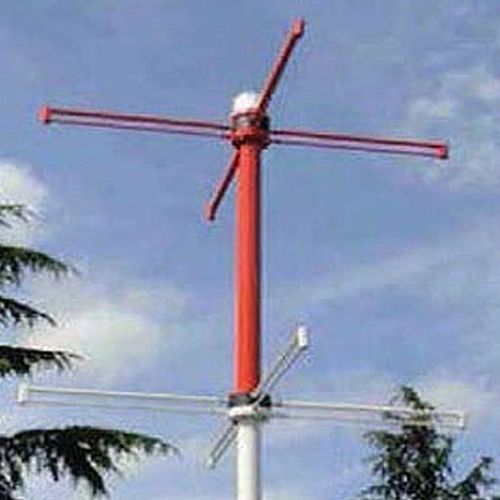

Antenne au sol ANT9009H

VHFomnidirectionnelle

L'antenne de transmission ANT9009H a été conçue pour fonctionner dans le domaine des Transmissions de Données VHF GBAS. Elle est composée de deux dipôles demi-ondes horizontaux et orthogonaux, elle fournit un diagramme de rayonnement omnidirectionnel demi-hémisphérique. Principales caractéristiques Bande de fréquence : 108-118 MHz Polarisation : horizontale Impédance : 50 Ω TOS : <1.5:1 Diagramme de rayonnement vertical : demi-hémisphérique Diagramme de rayonnement horizontal : omni-directionnel à +0,5 dB Gain nominal : +3 dBi Puissance admissible : 300 W cw Connecteur : N femelle Caractéristiques mécaniques Hauteur : 2,83 m Largeur maximale : 1,7 m Masse : <20 kg Température : -40 à +70 °C Surface équivalente : 0,45 m² Vitesse de vent max. sans glace : 200 km/h (avec le mât) Montage : Mât optionnel disponible Lumière de signalisation optionnelle : 100 000, compatible OACI
