Système d'inspection à ultrasons

de surface

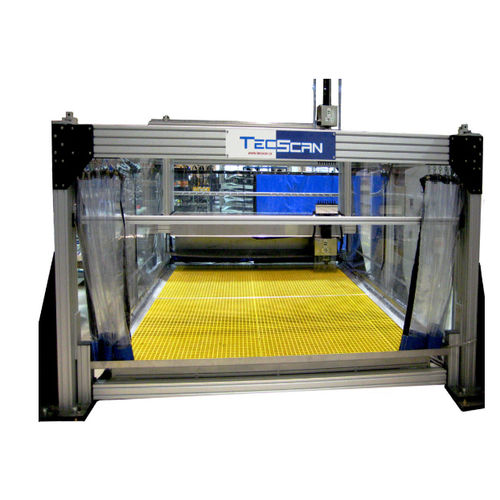

L'UltraScan Mx représente un système d'écrasement à plat pour le contrôle par ultrasons (UT) de grands panneaux composites aérospatiaux. Avec l'augmentation de la demande de composants composites dans l'industrie aérospatiale, le temps d'inspection devient un facteur critique dans les taux de production globaux. Les scanners à plat de TecScan sont conçus pour l'inspection à haut débit des panneaux et composants composites. Avec une taille de lit personnalisable, l'UltraScan est construit avec une structure industrielle en profilé d'aluminium et utilise la technologie des ultrasons ou des réseaux phasés. Ce concept modulaire permet de modifier la taille du scanner en fonction de l'évolution des besoins. Notre configuration standard est un système à 5 axes (X, Y, Y2, Z, Z2) avec une enveloppe d'inspection de 3,5 x 2,5 m et un système de distribution d'eau spécialement conçu qui fournit un signal UT stable et répétable. Nos systèmes à plat offrent un moyen efficace de maximiser la vitesse de balayage. Ils minimisent le nombre d'index en utilisant une technologie de balayage multicanal avec plusieurs sondes ultrasoniques intégrées dans un système de boîte à eau spécialement conçu. Au lieu de déplacer une seule paire de sondes sur la surface des pièces, des réseaux de sondes sont utilisés par paires pour balayer le panneau inspecté, les éléments du réseau d'émission étant tirés simultanément ou l'un après l'autre. La boîte à eau est spécialement conçue pour créer 8 jets d'eau laminaires à débit égal. Pour répondre à différents besoins d'inspection, le diamètre d'ouverture des buses peut être facilement interchangé. Le format des sondes utilisées sont des sondes à immersion standard pour un approvisionnement facile et peu coûteux.
