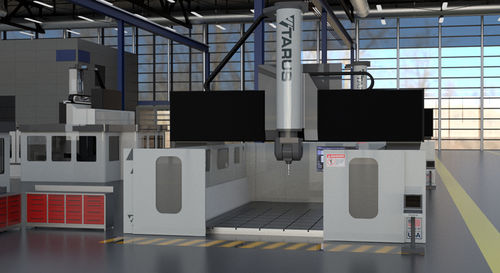

Centre d'usinage 5 axes TARUS TBM

verticalpour l'aéronautiqueCNC

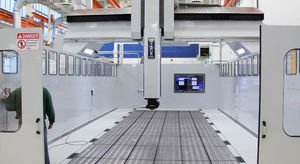

Le TARUS TBM est un centre d'usinage de portique mobile. Les utilisations prévues sont fraisage de finition des outils de Layup d'acier/Invar, fraisant et le forage de l'outillage aérospatial en aluminium et époxyde et du Models.X, des haches de Y et de Z sont conduits par le moteur de couple intégré de TARUS Ballnuts. Axes des abscisses faits sur commande/plus longs exigeront le support et le pignon ou le modèle bas linéaire du moteur Drive.The, TBM-C90 est équipé de l'axe de TARUS 2 maintenant la tête d'angle. La gamme est les degrés 0-90º dans l'axe d'A et le 360º à l'axe de C. L'angle d'axe est maintenu avec des ressorts et hydrauliquement unclamped pour la rotation par l'intermédiaire des moteurs servo. Une échelle sans couture d'induction d'anneau est adaptée directement aux haches tournantes. L'axe de la chandelle de la tête de fixage 50 est directement conduit par un moteur synchrone refroidi à l'eau, 0-10,000 t/mn, 29 kilowatts, crête de 176 nanomètre.
