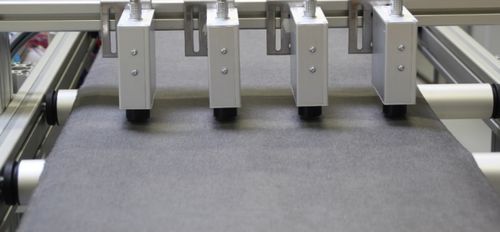

Détecteur de fissures par imagerie 3D EddyCus® CF inline ISO

pour l'aéronautique

La surveillance en ligne du processus permet un retour d'information immédiat et une fabrication en boucle fermée des matériaux en fibre de carbone. L'ISO en ligne CF fournit des données d'isotropie pour le processus continu de rouleau à rouleau de fibre de carbone recyclée, de bandes UD ou de configurations similaires. Cette solution offre des données en temps réel sur toute la largeur de la bande à un prix compétitif. L'EddyCus® CF inline ISO est une solution en ligne pour l'enregistrement de l'orientation et du poids surfacique des fibres de chaque couche de fibres d'une pile entière. Cela vous permet de réagir immédiatement et de réaligner les couches dès que des écarts par rapport à la cible sont détectés. Le système de surveillance peut contrôler la couche de fibres à différents angles, par exemple 0°, 90°, -45° ou 45°, sur une ou plusieurs voies en un seul point. Il compare le tracé polaire d'une référence avec le tracé polaire d'une couche actuellement produite, en vérifiant la différence des angles des points d'inflexion et aussi la longueur des tracés. Vous obtenez ainsi les informations dont vous avez besoin pour déterminer la qualité du produit et contrôler le processus de production - l'orientation des couches et le poids surfacique des fibres de chaque couche. L'image de droite montre un exemple de visualisation possible d'une pile à deux couches. La ligne noire montre les valeurs attendues déterminées par une référence et la ligne rouge correspond aux valeurs de la tache mesurée. Comment peut-on interpréter le diagramme polaire illustré à droite ? L'orientation des fibres correspond assez bien à la valeur attendue. On peut le constater par le fait que les points d'inflexion du matériau de référence et du matériau examiné ont le même angle. Le poids de la surface des fibres s'écarte considérablement du résultat souhaité.
