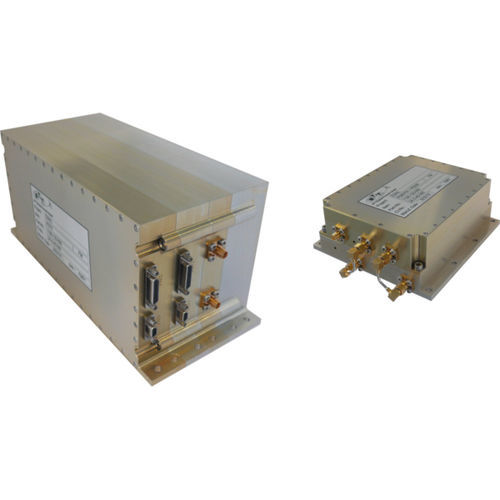

Émetteur vidéo bande C PDTX-1000

pour avion

Le transmetteur de données de charge utile PDTX-1000 est un transmetteur de données descendant à haut débit, rentable et de qualité spatiale, utilisant un schéma de modulation des plus modernes. Il offre une interface CAN-bus pour la commande et l'entretien. Les équipements spatiaux de STT offrent la plus haute qualité et fiabilité. Le PDTX-1000 est entièrement conforme à la norme CCSDS pour la transmission de données de charge utile (CCSDS 131.3-B-1), en utilisant la norme DVB-S2. La large prolifération des implémentations DVB-S2 garantit un haut niveau de maturité technique et offre des solutions rentables pour le segment terrestre. L'émetteur de données de charge utile PDTX-1000 peut être exploité dans la bande C (5 150 MHz à 5 216 MHz, attribuée à titre primaire aux liaisons de connexion espace-Terre des systèmes satellitaires non géostationnaires pour les services mobiles par satellite) et dans la bande X (8 025 à 8 400 MHz). Normes prises en charge pour le mode de transmission - ETSI EN 302 307 V1.3.1, novembre 2012, entièrement conforme CCSDS 131.3-B-1, Blue Book, mars 2013, entièrement conforme Débit de symboles du modulateur - 50 MBd Fréquence d'émission - 5183 MHz (fréquence centrale de la bande de fréquences de l'UIT) Puissance d'émission - 1 W à 8 W réglable par très petits pas (< 0,1 dB) Magnitude du vecteur d'erreur - < 8 Émissions hors bande - Conforme à la norme UIT-R SM.1541-6, annexe 5.1 Signaux parasites - < 70 dBc (dans le domaine des signaux parasites selon l'UIT-R) Plage de tension primaire - 22 V à 34 V Consommation électrique - < 45 W Masse - < 4,5 kg Volume - < 3,5 litres Température de fonctionnement - -30°C à +60°C
