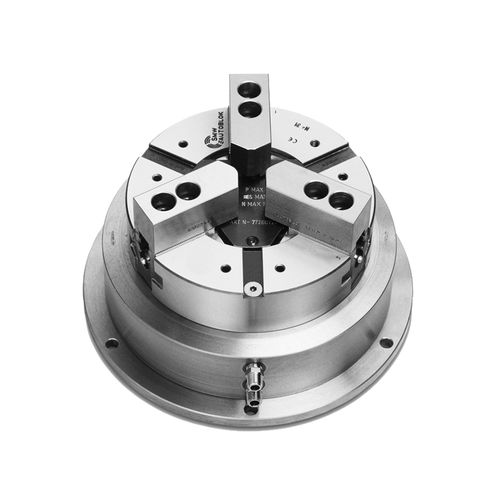

Mandrin de tournage PBI series

pour l'aéronautique

SERRATION EN POUCES 2 OU 3 PINCES PBI-C LANGUETTE ET RAINURE 3 JAWS Mandrin pneumatique pour tables d'indexation Cylindre intégré 2 et 3 mors Denture en pouces ou Tongue & Groove Mandrin pneumatique pour tables d'indexation Anglais ■ Vérin intégré ■ 2 et 3 mors Application/avantages pour le client - Mandrin rotatif auto-centrant avec un collecteur pneumatique utilisé sur les tables d'indexage, non conçu pour une rotation constante sur les tours. Mâchoires maîtresses SERRATED INCH (1/16" x 90°) Mors principaux TONGUE & GROOVE Mors principaux en SERRATIQUE MÉTRIQUE (1,5 mm x 60°) sur demande Caractéristiques techniques - Mandrin à 2 / 3 mors avec cylindre pneumatique intégré - Manifold pour l'alimentation en air - Corps cémenté pour assurer la plus haute précision et une longue durée de vie du mandrin Important ! En raison du frottement entre le collecteur fi xé et le corps central en rotation, la table d'indexage doit fournir un couple de rotation plus élevé que celui indiqué dans le tableau ci-dessous ! Equipement standard Mandrin 1 jeu de mâchoires supérieures souples (sauf PBI-C) 1 jeu d'écrous en T avec boulons (PBI-C exclu) Exemple de commande mandrin à 3 mors PBI-C 250 ou mandrin à 2 mors PBI-D 165
