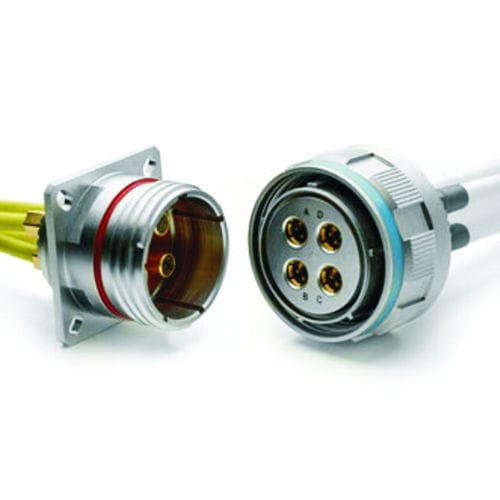

Connecteur de données MIL-DTL-38999
audio/vidéode carte électroniquepour aéronef

connecteur de données
connecteur de données
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de données, audio/vidéo, de carte électronique
Application
pour aéronef
Format
EN2997, Socket, Ethernet, quadrax, FireWire
Forme
circulaire
Type de connexion
à sertir
Autres caractéristiques
MiL, à haut débit

Description

Ils offrent des débits de données supérieurs à 2 Gbps et une bande passante allant jusqu'à 3 Ghz. Les connecteurs peuvent être pilotés par des interconnexions de paires différentielles à impédance appariée pour le transfert de données à grande vitesse de carte à carte et sont idéaux pour le transfert fiable et à grande vitesse de signaux audio/vidéo numériques. Caractéristiques et avantages Débits de données supérieurs à 2 Gbit/Sec Largeur de bande : jusqu'à 3 GHz Peut être piloté via des interconnexions de paires différentielles à impédance appariée pour le transfert de données à grande vitesse de carte à carte Idéal pour le transfert fiable et à grande vitesse de signaux audio/vidéo numériques Impédance appariée +/- 10 ohms pour 100 ohms Coquilles arrière standardisées. Conçus pour faciliter l'assemblage. Construction en quadrax. Terminaison par sertissage complet. Boîtiers recommandés : M85049/21 (str) * M85049/88 (str) * M85049/89 (45- w/extender) Smiths Interconnect recommande uniquement l'utilisation de coques arrière qui évitent d'appliquer aux câbles des forces radiales de flexion serrée ou des forces de compression élevées susceptibles de perturber les performances à haute fréquence de l'ensemble câble-connecteur Smiths Interconnect propose une gamme complète de connecteurs différentiels Quadrax, de contacts et d'assemblages de câbles pour les applications Ethernet, Firewire et Fibre Channel à haut débit. Les connecteurs Quadrax à paires différentielles offrent des performances supérieures dans les applications de données à la demande à haute vitesse et à impédance adaptée. L'impédance caractéristique signal à signal et signal à blindage est maintenue sur toute la paire de connecteurs. Smiths Interconnect propose des contacts Quadrax de genre inversé afin de fournir un assemblage plus robuste pour les applications en environnement difficile. Cette configuration alternative place les contacts internes de l'embase, plus robustes et de plus grand diamètre, dans l'isolateur de contact de la broche Quadrax, plus exposé.

---
