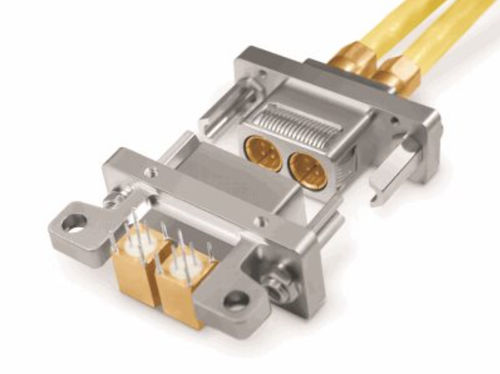

Connecteur de données

hybridepour aéronefD-Sub

Les connecteurs Fibre Channel D-Sub offrent un débit de données élevé de 6,25 Gbps, une grande résistance aux chocs et aux données, ainsi qu'une haute densité de quadrax. La principale fonction associée aux connecteurs D-Sub à haute impédance est de mettre à la terre le blindage extérieur d'un contact quadrax directement sur la coque du connecteur. Caractéristiques et avantages Dispositifs d'insertion standard avec ou sans clé : 2, 4, 6, 8 voies ; options hybrides disponibles Proposé avec une impédance de 150 Ohm Débits de données jusqu'à 6,25 Gbps Versions avec jack post à six positions, clavetées ou non clavetées Coquilles arrière communes avec un large assortiment d'accessoires, de matériel de guidage et d'œillets d'étanchéité Les doigts à ressort EMI intégrés offrent des performances EMI supérieures avec une faible résistance de contact Technologie Sabritec La série de connecteurs D-sub Fibre Channel est équipée d'un ressort de masse à plusieurs doigts fixé autour de la coque, ce qui permet un engagement de contact en plusieurs points qui offre un blindage EMI supérieur. Le résultat final est une résistance de contact extrêmement faible lorsqu'elle est mesurée entre le corps extérieur du contact et la bride du connecteur. Proposés avec des contacts quadrax de 150 Ohm, les connecteurs sont disponibles avec des arrangements d'insertion à 2, 4, 6 ou 8 voies. En outre, les connecteurs D-Sub se caractérisent par leur facilité d'assemblage et par un programme de formation solide et complet. Afin de s'assurer que les bons connecteurs à grande vitesse sont appariés pour répondre à des exigences de câblage et à des fonctions de clavetage spécifiques, une option de borne jack clavetée a été incorporée dans la conception. La borne à six positions permet 36 combinaisons de détrompage possibles, ce qui garantit que le bon connecteur D-Sub Fibre Channel est associé au bon réceptacle à grande vitesse. Des versions sans clavetage sont également disponibles.
