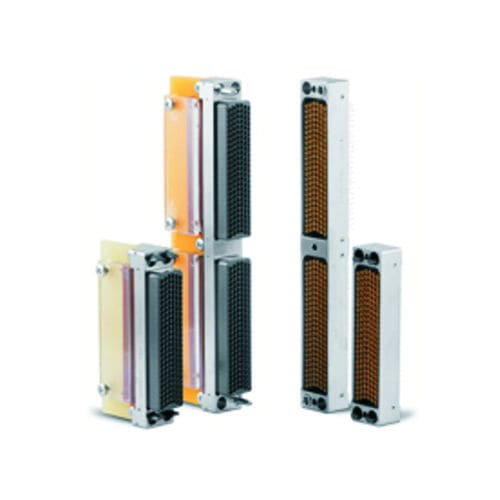

Connecteur PCB C9394

combinépour aéronefcoaxial

La série C9394 est un connecteur de module amovible de ligne (LRM) à haute densité, disponible de 132 à 594 positions, qui peut être configuré pour inclure des options de signal, d'alimentation, de fibre optique et de coaxial. La série C9394 est disponible avec des positions de contact de 0,6 mm de 100 à 450 (y compris des solutions personnalisées) avec des types de terminaisons à soudure par immersion, à wrappost de fil et à montage en surface. Caractéristiques et avantages Solution modulaire à enveloppe métallique jusqu'à 400 contacts Résistance élevée aux chocs et aux vibrations : pas de micro-interruptions - test : 2ns Conforme aux exigences générales MIL-DTL-55302 Sa grille à chevrons à six rangées (pas de 1,905 mm) est conçue avec des cavités pour les contacts de masse, les contacts blindés, les contacts coaxiaux, les contacts de bus de données et les contacts de fibre optique. Ses caractéristiques flexibles et facilement adaptables visent à répondre aux demandes personnalisées les plus diverses. Basée sur la technologie éprouvée des contacts hyperboloïdes Hypertac®, cette série de connecteurs à enveloppe métallique offre l'avantage d'une technologie à haute densité combinée à une conception légère garantissant une résistance élevée aux chocs et aux vibrations (pas de micro-interruptions) et l'élimination de l'usure de contact, avec une réduction conséquente des taux d'usure, ce qui permet d'éviter les pannes de système et les temps d'arrêt. La série C9394 est testée et livrée conformément aux normes MIL-DTL-55302. Une version supplémentaire est disponible, assemblée avec un circuit flexible conforme aux spécifications MIL-P-50884.
