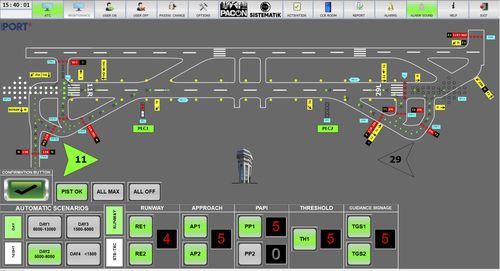

Le système ALCMS est conçu pour disposer de trois PC situés dans la tour ATC et la salle de maintenance, et de deux IHM situées dans les salles CCR.
Le système se compose de 4 emplacements :
-Tour ATC
-Salle de maintenance du CTA
-Salle CCR Voûte1
-Chambre forte 2 Salle CCR
Explication :
La salle de maintenance de l'ATC dispose d'une armoire d'interface comprenant 2 alimentations 24V, un commutateur à fibre optique de qualité industrielle, des filtres de ligne, des parafoudres, des disjoncteurs, etc. Les PC de la tour sont connectés au réseau via le commutateur situé à l'intérieur de cette armoire.
La tour ATC dispose de 2 PC avec des écrans tactiles de 24 pouces. Un autre PC est situé dans la salle/la voûte du CCR à des fins de maintenance. Ils sont alimentés par des onduleurs de 1500VA.
Le PC de maintenance est utilisé pour mettre les CCR en mode maintenance ou hors service. Ce PC devient MASTER pour contrôler le système et avoir l'autorisation si les deux PC de la tour tombent en panne.
Les armoires d'interface pour les salles CCR sont équipées d'un PLC avec module maître Profibus et modules E/S, d'une IHM 7", de 2 alimentations 24V, de 2 alimentations 48V, de 2 modules de redondance pour les alimentations 24V/48V, d'une ASI 1500VA, de filtres de ligne, de parafoudres, de disjoncteurs, etc.
Deux IHM sont situées sur la face avant de l'armoire pour contrôler et surveiller le système dans les salles CCR. Ces IHM peuvent être utilisées pour contrôler l'ensemble du système ainsi que les CCR individuellement à des fins de maintenance. L'autorisation de contrôle peut être transférée manuellement aux IHM. Les IHM deviennent MASTER en même temps lorsque les PC tombent en panne ou se déconnectent du réseau.
Chaque PC dispose d'un logiciel différent pour gérer les activités de contrôle et de surveillance. Dans notre système, les PC peuvent être remplacés pour être utilisés l'un à la place de l'autre en cas de défaillance d'un PC.
---
