Panneau d'information AL-091-00-YE/GR/YE

statiquepour aéroport

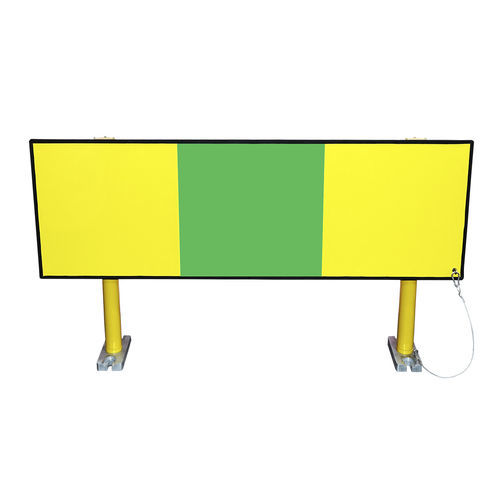

Manuel des héliports de l'OACI 5.2.2.10 Description Les balises d'itinéraire de transit aérien sont fabriquées en aluminium avec deux poteaux frangibles, des plaques de base et un câble d'ancrage. Le panneau n'est pas éclairé et il est coloré avec des feuilles 3M. Lorsque des itinéraires de transit aérien sont établis, leurs lignes centrales doivent être marquées à l'aide de balises Les marqueurs doivent être frangibles et situés le long de la ligne centrale de la route de transit aérien Les marqueurs doivent être espacés de 60 m au maximum sur les sections droites et de 15 m dans les courbes La surface du repère, vue par un pilote, est un rectangle dont le rapport hauteur/largeur est d'environ 1 à 3 et dont la surface minimale est de 1 500 cm2 La balise doit présenter trois bandes verticales colorées respectivement en jaune, vert et jaune et ne doit pas dépasser 1 m au-dessus du niveau du sol ou de la neige
