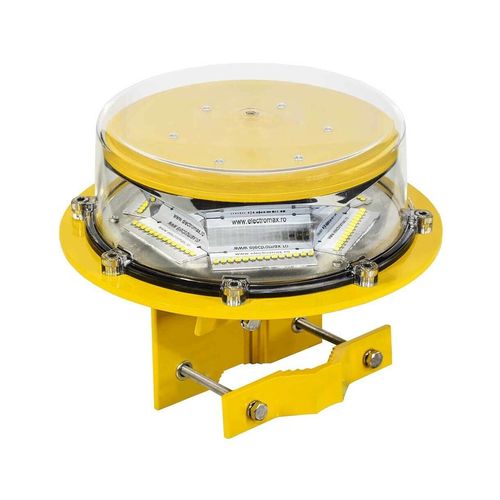

Balise pour héli-plateforme AL-061-84-XX

à LEDà éclatblanche

OACI : Annexe 14, Volume I - Conception et exploitation des aérodromes OACI : Annexe 14, Volume II - Héliports IEC TS 61827 : Installations électriques pour l'éclairage et le balisage des aérodromes Une balise d'héliport est une lumière puissante, omnidirectionnelle destinée à signaler la présence d'un héliport. La balise Héliport fait clignoter en code Morse la lettre H. Elle est utilisée surtout lorsque les héliports sont entourés de lumières comme dans une ville où il est difficile de distinguer les héliports des autres lumières. Corps du luminaire : aluminium peint par poudrage, RAL 1004 (jaune aviation) Diffuseur : polycarbonate transparent Presse-étoupe : laiton nickelé Fixations : acier inoxydable Les luminaires sont équipés d'une valve anti-condensation Les luminaires sont protégés contre les UV La balise de l'héliport doit être alimentée et contrôlée par un contrôleur spécial qui crée la séquence de clignotement et permet le contrôle de la luminosité. La balise d'héliport peut également être contrôlée par le contrôleur principal de l'héliport. Caractéristiques optiques La balise de l'héliport utilise des LED blanches OSRAM. Le faisceau est omnidirectionnel et la distribution verticale est de 0 à 10 degrés. Les valeurs d'intensité lumineuse sont conformes à : Annexe OACI 14 Vol.2 fig.5-11/1 Les coordonnées trichromatiques mesurées correspondent aux exigences de la gamme de couleurs dans : Annexe OACI 14 - Aérodromes Vol.1, fig. A1-1-1b - Couleurs pour les feux de sol aéronautiques (éclairage à semi-conducteurs). Le contrôle de la luminosité s'effectue en trois étapes : 3, 10 et 100%.
