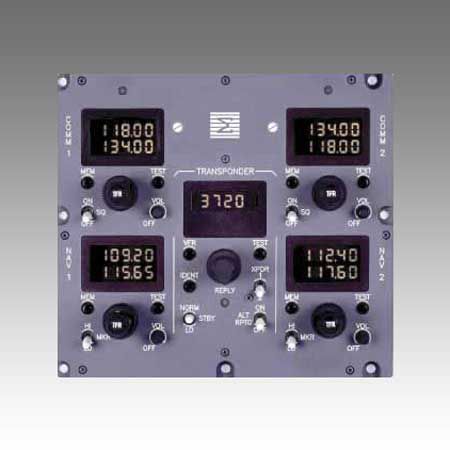

Panneau audio 1U619-002

VHFpour avionpour la gestion du trafic aérien

Le panneau de commande radio 1U619-002 est conçu pour permettre le réglage à distance de deux émetteurs-récepteurs VHF COMM, de deux récepteurs VHF NAV / DME et d'un des deux transpondeurs de contrôle du trafic aérien. Le panneau de commande est capable d'accorder une gamme de fréquences VHF COMM de 118.00(0) à 135.97(5) MHz par incréments de 25 KHz. En court-circuitant les broches J6-A à J6-B et J6-D à J6-E, la gamme de fréquences peut être étendue à 136,975 MHz. Une plage de réglage étendue de 136,00(0) à 151,97(5) MHz par incréments de 25 KHz est disponible en option sous la référence lU619-003. La gamme de fréquences VHF NAV s'étend de 108,00 à 117,95 MHz par incréments de 50 KHz. La possibilité de présélectionner les fréquences pour la NAV et la COMM fournit un seul niveau de mémoire. Jusqu'à dix (10) canaux de mémoire supplémentaires peuvent être stockés et récupérés avec les boutons "MEM". Des commandes de volume audio avec un interrupteur de mise hors tension intégré sont disponibles pour les radios COMM et NAV. D'autres fonctions auxiliaires sont incorporées au panneau de commande : Squelch On/Off, COMM Test, Marker Sensitivity Hi/Lo, NAV Test, Transponder Ident, Test, Normal/Standby/Lo, Altitude Reporting On/Off et Transponder 1 or 2 select Une description plus détaillée du panneau de commande radio 1U619-002/-003 est disponible dans le manuel de l'opérateur Une mise à niveau électronique performante et rentable Remplacement entièrement électronique des contrôleurs mécaniques cinq en un du Cessna Citation 1U434-001. Améliore la présélection des fréquences VHF COMM Dix mémoires (modules VHF COMM et NAV / DME) permettent de stocker des fréquences et des waypoints supplémentaires. Le sélecteur de fréquence optique offre une fiabilité à long terme et une excellente sensation tactile La gradation continue et linéaire de l'affichage et des indicateurs remplace l'ancien système de gradation à deux niveaux.
