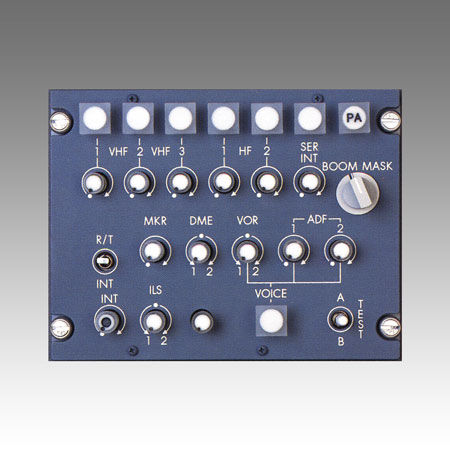

Panneau audio 1U550

VHFpour avion

Le 1U550 asp fournit des moyens pour choisir la transmission sur une de cinq radios de communication ou de l'interphone de service (- 001 et -002 unités seulement) ou du système de PA (- 001 et -002 unités seulement). Également fournis sont distincts choisissent/contrôles du volume pour les cinq radios de COMMUNICATION VHF, deux systèmes d'interphone, huit radios de navigation, deux radios de radiogoniomètre automatique et d'une balise de marqueur. Autant d'en tant que sept transmettez les fonctions sont disponibles par l'intermédiaire des boutons poussoirs carrés à travers le dessus de l'asp. Ces boutons sont enclenchés de sorte que seulement un puisse être déprimé à la fois. Jusqu'à 18 récepteurs peuvent être surveillés par la sélection tout ou une partie des 14 commutateurs de bouton poussoir ronds. Le volume de chaque récepteur choisi peut permanent déformation en tournant le bouton rond. Les boutons ronds sont légèrement illuminés la nuit et si déprimés, augmentation d'éclat. Un filtre de voix dans l'unité audio centrale peut être activé par le bouton poussoir carré marqué « VOIX ». Ce filtre est utilisé sur les sorties de Vor et de radiogoniomètre automatique. Le bouton carré est légèrement illuminé la nuit et si déprimé, augmente dans l'éclat. Un commutateur rotatif à deux positions choisit le microphone de BOOM ou le microphone de masque à oxygène. La sélection du MASQUE active également les haut-parleurs d'habitacle. Un inverseur à trois positions (en position centrale) permet la sélection continue de la transmission d'interphone ou la transmission momentanée sur une de choisi transmettent des fonctions. Ce commutateur sert de support au commutateur principal sur la roue de contrôle d'avions. Un inverseur momentané--momentané de « ESSAI » laisse examiner les circuits d'A ou de B dans l'unité audio centrale.
