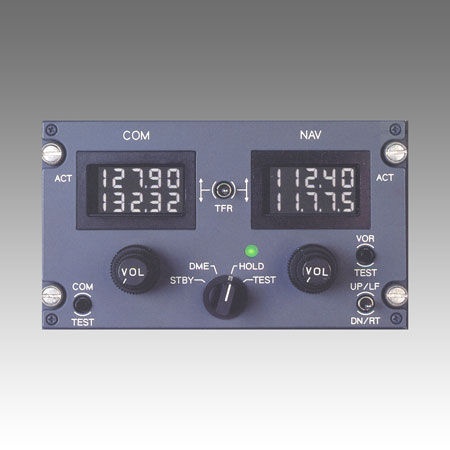

Panneau audio 1U573-001

VHFpour avion

Ce panneau de commande permet de régler à distance un émetteur-récepteur COMM ARINC 546, deux récepteurs NAV ARINC 547 et un récepteur DME ARINC 521D. Il est capable d'accorder les fréquences COMM entre 118.000 et 136.975 MHz par pas de 25 KHz, et les fréquences NAV entre 108.000 et 117.950 MHz par pas de 50 KHz. De plus, cette unité fournit une sortie de pont résistif DME dont les fréquences sont appariées aux fréquences NAV. Dimensions : - 5,75" W x 3,375" H x 5,50" D Poids : - 3,0 livres Affichages : - LCD 4½ chiffres à double ligne ; Chiffres blancs sur fond noir Couleur du panneau : - Gris, FED-STD-595 couleur # 36118 Couleur du bouton : - Noir Nomenclature : - Blanche, rétroéclairée Éclairage : - Panneau et affichage : Blanc Maintien du DME : vert Connecteurs J1 (NAV) - MS 24264R22B55P8 J2 (DME) - MS 24264R18B31PN J3 (VHF COMM) - MS 24264R18B31P6 Alimentation électrique Alimentation primaire : - 28 volts DC, @ 150 mA (nominal) Éclairage : - 5 VCA, @ 2,0 A (maximum)
