Analyseur de signaux DTS4050

de bruitpour l'aéronautique

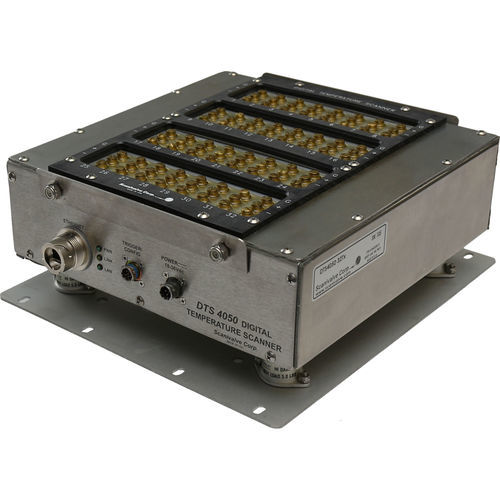

Système d'exploitation en temps réel utilisant le traitement des signaux numériques convertisseurs analogique-numérique 22 bits Accepte les types E, J, K, N, R, S, T et B Sortie en unités d'ingénierie, °C, °F, °R, °K et mVolts isolation canal à canal de 1000 Vdc isolation d'entrée 600 Vdc 160 dB, réjection du mode commun 0-60Hz réjection du bruit de mode commun 50-60Hz Test de thermocouple ouvert dans le logiciel Protocole Ethernet 100baseT TCP/IP "prêt pour le réseau" Compatible avec la synchronisation temporelle IEEE1588 PTPv2 Précision ±0,5 °C (types de thermocouples limités) Vue d'ensemble Le modèle DTS4050/64Tx, scanner de température numérique, est un scanner de thermocouple multicanal. Les configurations de canaux disponibles sont 16, 32 ou 64 canaux. Le DTS intègre une mémoire vive, des filtres passe-bas intégraux, des convertisseurs A/N 22 bits et un microprocesseur, le tout dans un scanner autonome robuste. Un bloc isotherme est incorporé pour la référence de température uniforme (UTR) pour chaque entrée de canal. Les tables de thermocouple NIST pour les types de thermocouple standard sont stockées dans la mémoire flash et sont utilisées pour une conversion précise en unités d'ingénierie configurables. Le microprocesseur utilise ces tables de recherche pour convertir les entrées en mV en unités d'ingénierie. Les données de température sont émises en °C, °F, °R, K, millivolts et comptes A/D. La précision du DTS4050 pour les différents types de thermocouple varie de ±0,5°C à ±2,0°C en fonction du type de thermocouple et de la plage de température utile. Plusieurs types de thermocouple standard peuvent être utilisés avec un scanner de thermocouple intelligent, chaque canal ayant son propre type de thermocouple et sa propre configuration de scénario de mise à la terre. Les modules DTS standard sont dotés d'entrées à bornes à vis qui permettent de connecter des thermocouples blindés ou non blindés à deux ou trois fils.
