Détecteur de fissures à courant de Foucault ARK 31-2

pour l'aéronautique

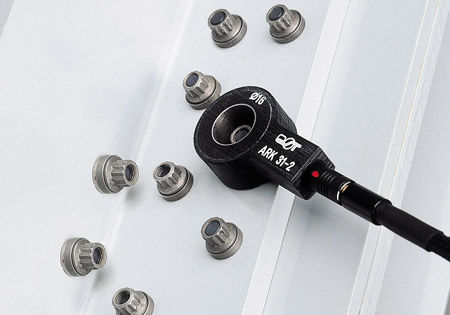

Les fissures cachées dans l'ARCHE boulonnée 31-2 de connectionsThe est une sonde toroïdale de noyau dans un circuit absolu. Il est conçu pour des tâches basses fréquences dans la gamme de 30 hertz à 5 kilohertz. Son champ de forme annulaire et focalisé de courant de Foucault le rend moins sensible à l'interférence à partir des boulons de fer ou des rivets de fer. Sa profondeur de pénétration élevée lui permet d'identifier des fissures en aluminium aux profondeurs de jusqu'à 10 millimètres.L'image de signal ci-dessus montre la fente entre deux trous à une profondeur de 6 millimètres dans la couche moyenne d'une connexion boulonnée. Pour faire ainsi, la sonde est placée au-dessus de la tête de la connexion boulonnée de ferrite. Le signal au milieu de l'image montre une connexion non-défectueuse, alors que le signal au-dessus de lui est la fente.Un morceau d'essai avec un défaut défini est exigé afin d'ajuster le probeApplication absolu du paramètre settings.ARK 31-2 de dispositif :Ressuage en feuilles boulonnées ou rivetées multicouche. Basse interférence des boulons et des rivets de fer dus au champ focalisé et de forme annulaire de courant de Foucault.Système de sonde : Noyau de ferrite absolu, gamme de transformateur-likeFrequency : 30 hertz – gamme 5 kHzActive : Selon la profondeur de diameterPenetration : Approximativement 4 – 10 millimètres (selon le diamètre)
