Logiciel de conception FixtureBuilder

de CAOde programmationpour l'aéronautique

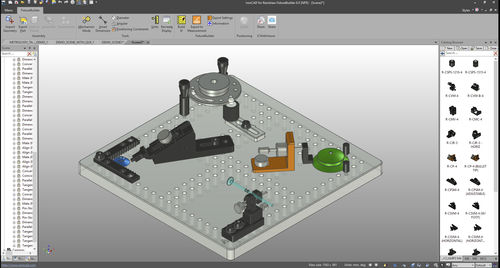

FixtureBuilder est un logiciel de modélisation en 3D conçu pour créer et consigner des paramétrages de bridage. Il peut être utilisé avec un modèle CAO de la pièce inspectée qu'on importe dans le logiciel afin de construire le bridage autour de celle-ci. L’ensemble de la configuration, ainsi que la pièce inspectée, peut être exporté dans le logiciel de programmation de l’inspection. FixtureBuilder prend en charge la plupart des formats CAO, notamment IGES, SAT et STEP. Caractéristiques et avantages FixtureBuilder propose une large gamme d'avantages aux utilisateurs fondés sur les remarquables connaissances acquises par Renishaw dans les pratiques exemplaires de métrologie et le contrôle de pièces. Toutes les plaques de base et les éléments de bridage standards sont organisés de manière pratique en catalogues à onglets, groupés par catégorie d’éléments et dimensions de filetage. Il suffit de glisser et de déposer les éléments sur une plaque ou sur un autre élément. La technologie SmartSnap®* les aligne automatiquement tout en indiquant les coordonnées x, y et z des trous appariés. La fonction TriBall®* permet aux utilisateurs du logiciel FixtureBuilder de déplacer les pièces indépendamment dans l’espace de travail 3D. Le mécanisme de contrainte facile à utiliser permet de positionner la pièce inspectée avec précision sur le bridage. Notons parmi les modes de contrainte disponibles : aligner, apparier, concentrique, tangente, etc. Conception de bridages d’inspection pour pièces montées sur plusieurs plaques, reliées au système sur rail QuickLoad rapide, facile et reproductible.
