Connecteur de données CWAP

PCBpour aéronefARINC

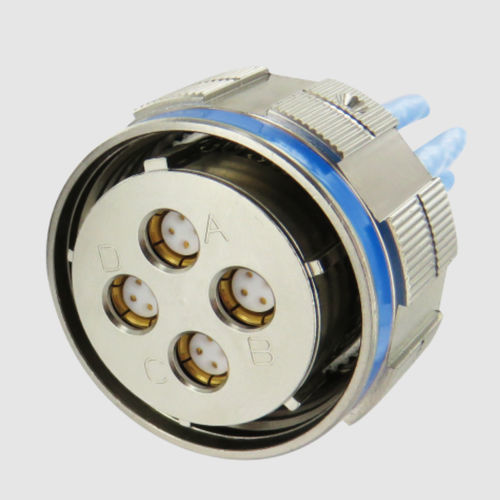

Les points d'accès sans fil pour cabine offrent aux équipages et aux passagers des compagnies aériennes un accès pratique et continu à l'information, aux données et au divertissement par le biais de dispositifs électroniques personnels ou d'équipements embarqués. Le connecteur Socapex CWAP d'Amphenol, avec son arrangement dédié de 4 inserts quadrax, est le choix parfait pour atteindre le niveau de performance, de fiabilité et de conformité à la norme ARINC attendu. Caractéristiques et avantages Connecteurs Dérivés des connecteurs MIL-DTL-38999 et EN3645 Taille 19 (autres tailles disponibles) Matériau et placage de la coque : aluminium avec nickel chimique Fond de coque à coque Doigts de mise à la terre sur la coque de la fiche S'accouple complètement et s'auto-bloque en tournant l'écrou d'accouplement de 360° Le dispositif anti-découplage permet une performance élevée en matière de vibrations Insert métallique pour maintenir le plan de masse avec la coque du connecteur pour tous les contacts blindés Réceptacle séparé dédié avec broche de terre intégrée Déverrouillage avant / contact avant amovible à broche PCB du côté du réceptacle Déverrouillage arrière / contact arrière amovible à sertir sur le côté de la fiche Quadrax Les contacts Amphenol® Quadrax offrent plusieurs avantages pour des taux de transfert de données élevés, une faible consommation d'énergie et une excellente compatibilité EMI : Quatre contacts intérieurs stratégiquement espacés forment deux paires différentielles à impédance adaptée de 100 ou 150 Ohms Le contact extérieur est doté d'une section de paroi robuste pour une plus grande durabilité Disponible en taille 8 avec terminaison à sertir Également disponible en taille 8 avec des queues de PC
