Logiciel d'analyse

de suivipour l'aérospatialetemps réel

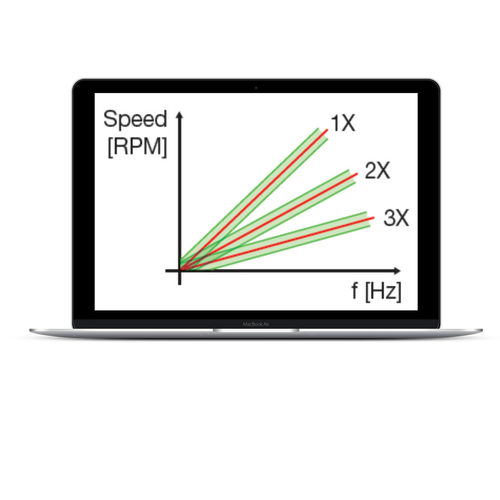

Obtenir des résultats d'ordre fidèle à partir de la montée/descente nécessite des techniques de traitement du signal spécifiques. Cela est particulièrement vrai pour les systèmes de variation à grande vitesse dans les applications automobiles et aérospatiales. Analyse d'ordre synchrone (SOA) Fournit des mesures stables et répétables pour toute machine à variation de vitesse. Grâce à des algorithmes éprouvés de rééchantillonnage angulaire en temps réel, la SOA extrait l'amplitude et la phase des ordres, même à partir de transitoires rapides. Analyse en temps réel jusqu'à 40 kHz Filtres temporels (A, C, intégrateurs) Phase keyphasée réglable (front/ordre 1) Résolution de 1/32ème d'ordre Moyenne d'ordre ou de domaine angulaire Recherche de la contribution d'ordre maximale Analyse d'ordre simultanée sur 2 arbres Chute d'eau et profils Collectez et synchronisez toutes les données générées par les analyses. Les résultats sont triés en fonction d'un choix de références pour l'axe Z (RPM, temps et niveaux) et représentés dans des vues 3D ou de profil (diagrammes de Bode, suivi de phase croisée, ...). Le gestionnaire de sections permet d'extraire les ordres, les globaux, les fréquences constantes et les spectres en un seul clic. Suivi de bande constante Mesurez les ordres de bruit et de vibration modulés et souvent enterrés des boîtes de vitesse.
