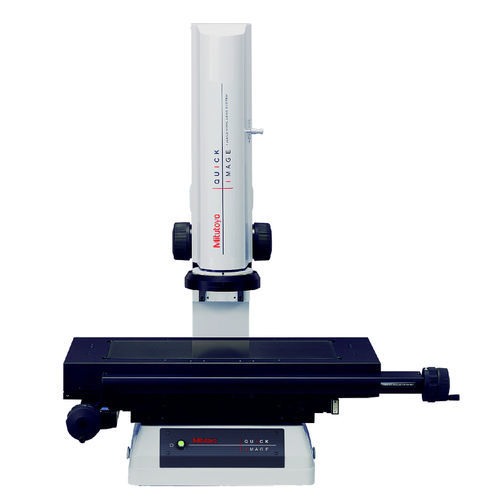

Machine de mesure tridimensionnelle sans contact QI-A1010D

par camérapour l'aéronautique

Machines de vision 2D Cette machine de mesure "plein champ" propose une table motorisée (QI-C) pour une meilleure rapidité de stitching mais aussi des tables manuelles pour une utilisation telle un projecteur de profil numérique. Optique : Double système télécentrique Grâce à sa grande profondeur de champ, Quick Image est extrêmement facile à utiliser. En effet, une seule netteté suffit pour mesurer des éléments de la pièce situés à des hauteurs différentes ou au relief évolutif. Champ de vision très étendu Les dimensions du champ de vision Quick Image permettent d'observer des pièces dans leur intégralité en une seule vue. Il en est de même, pour les pièces plus grandes que le FOV, une fonction de stitching assemble toutes les images de la pièce. Logiciel de série Equipé du logiciel intégré QIPAK, Quick Image offre à la fois des procédures de mesures rapides et simples mais aussi de mesures programmables par mode apprentissage. Il permet également l'enregistrement d'images vidéo. Surface de la vitre: 170 x 170 [mm] Mode de mesure: Mode haute résolution et mode normal Distance de travail: 90 mm Profondeur de champ : Mode haute résolution: ± 0,6 mm; Mode normal: ± 11 mm Précision (1): E 1 (x, y) = ± (3,5 + 0,02L) µm * L = longueur de mesure (mm) Optique: Modèles QI-A: 0,2x Caméra CMOS: Caméra CCD couleur 3 Megapixels Eclairage: - Contour- Coaxial- LED 4 quadrants (RL) Précision à l'écran (±2σ): Caractéristiques pour modèles QI-A: ± 2 µm (mode haute résolution) ± 4 µm (mode normal) Répétabilité (±2 σ) à l'écran: modèles QI-A: ± 1 µm (mode haute résolution) ± 2 µm (mode normal)
