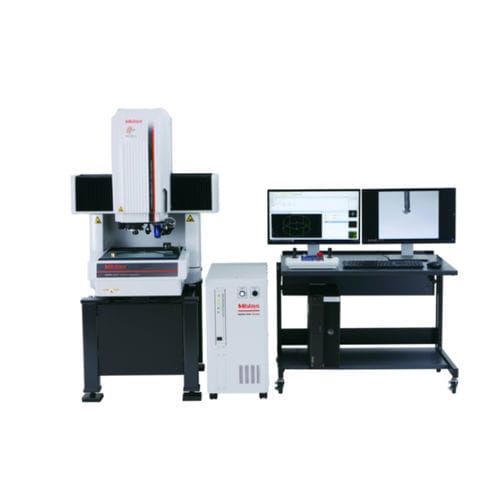

Machine de mesure tridimensionnelle sans contact MVS-H302P1L-D

par camérapour l'aéronautiqueCNC

Les gammes de MiSCAN Vision, « MVS-HYPER » et « MVS-APEX », combinent des mesures optiques par Vision et par contacts tactiles en scanning continu. « MVS-HYPER 302 » existe en étant équipée soit du micro-palpeur « MPP-Nano » soit de la sonde de scanning SP25M. « MPP-Nano » est un capteur de scanning continu minuscule utilisant des diamètres de stylet allant de 125 à 500 µm. « MVS-HYPER 404 » et « MVS APEX 404 » sont équipés de la sonde de scanning continu SP25M et garantissent une très grande précision d'acquisition tactile. Les modèles MiSCAN Vision utilisent la suite logicielle MCOSMOS associée à VISIONPAK-PRO. Elles bénéficient, ainsi, de la longue expérience des systèmes MMT Mitutoyo. Mitutoyo a également intégré tous les avantages optiques et d’éclairage des gammes Quick Vision HYPER et APEX dans les systèmes MiSCAN Vision. Plage de mesure utilisant palpeur de scanning: 175 x 200 x 200 mm Précision de mesure avec capteur de vision [µm]: E1x, E1y= (0,8+0,2L/100) E1z= (1,5+0,2L/100) E2xy= (1,4+0,3L/100) Précision de mesure avec palpeur de scanning [µm]: E0,MPE= (1,9+0,4L/100) Résolution: MiSCAN HYPER 302 Report alimentation: Rapport de synthèse des essais UN 38.3
