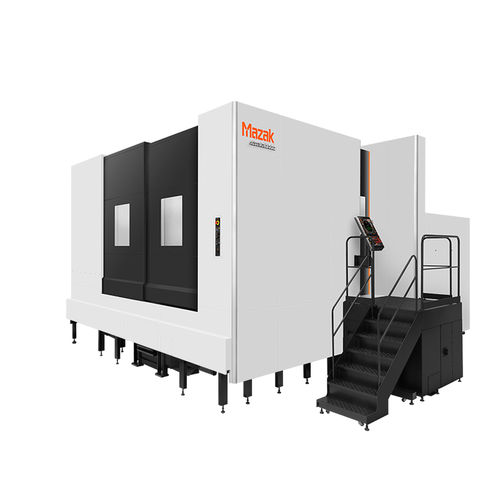

Centre d'usinage 4 axes HCN-16800QS
horizontalpour l'aérospatialeCNC

centre d'usinage 4 axes
centre d'usinage 4 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
4 axes
Orientation de la broche
horizontal
Applications
pour l'aérospatiale
Autres caractéristiques
CNC, à double colonne
Vitesse de rotation

3 000 rpm
(18 850 rad.min-1)

Course X

2 800 mm
(110,24 in)

Course Y

2 000 mm
(78,74 in)

Course Z

1 850 mm
(72,83 in)

Description

Le diamètre du Quill de 130mm et sa course de 550 mm offrent une accessibilité aux zones d'usinage qui sont normalement difficiles à atteindre La broche à moteur intégré de 45 kW [40% ED] assure un usinage de grande précision pour des pièces de grandes dimensions Le mouvement vertical de la poupée est entraîné en douceur, mais à grande vitesse, par deux vis à bill La table tourne à grande vitesse et assure une haute précision grâce à la vis globique et la roue à galets Les vis à billes refroidies (axes X, Y, Z) et la conception symétrique à double colonne minimisent le déplacement de chaleur L'option facultative de protection par capot permet l'arrosage Niagara et l'arrosage centre broche Taille de la table: 1600 mm × 1250 mm Equipé en standard de la CN MAZATROL SmoothG pour faciliter l'utilisation CAPACITÉS - Diamètre maxi de la pièce - 3,000 mm Hauteur maxi de la pièce - 2,400 mm Course de l'axe W (broche) - 550 mm BROCHE (standard) - Nez de broche - 7/24 taper No 50 Diamètre de broche - 130 mm Tables et Palettes - Largeur de la palette - 1,250 mm Longueur de la palette - 1,600 mm CHANGEUR AUTO D`OUTIL / MAGASIN D`OUTILS - Nombre de postes en standard - 80 Cône d'outil - BT50(MAS,CAT,DIN) DIMENSIONS DE LA MACHINE - Largeur - 8,518 mm Longueur - 8,900 mm
