Logiciel de test

d'analysepour l'aéronautiquetemps réel

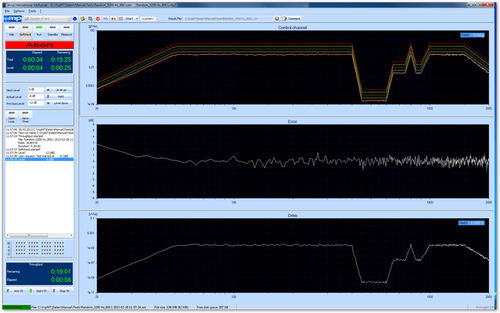

m+p VibControl offre la possibilité d’acquérir en continu, sans perte d’échantillons, les données directement dans le disque dur du PC. La fonction acquisition temporelle peut être démarrée avant le pré-test ou après la fin de l’essai en vibration. Pendant la durée de l’essai on peut aussi faire manuellement des pauses et des redémarrages de l’acquisition. La fréquence d’échantillonnage est définie indépendamment de la gamme de fréquence du test en cours. Toutes les voies d’entrée peuvent être choisies pour l’enregistrement. Une méthode encore très largement utilisée consiste à enregistrer les données temporelles d’un essai à l’aide d’un second système d’acquisition mis en parallèle. Il en résulte un surcoût ainsi qu’une installation assez complexe. L’utilisation de la fonction acquisition temporelle simplifie le processus et permet un post-traitement aisé des données quand l’essai est terminé. Les données sauvegardées sont analysées à l’aide du logiciel de réduction de données. De plus m+p Analyzer offre une grande variété de fonctions d’analyse allant de calculs FFT jusqu’à l’analyse en bande d’octave pour les mesures acoustiques. Points clefs Enregistrement continu du signal temporel sur disque dur Enregistrement continu du signal temporel sur disque dur (throughput) Tous les modes de pilotage Frontal de mesure et interface utilisateur identiques à ceux du système m+p VibControl de pilotage de vibrateur Reproduction des signaux temporels sauvegardés sur disque Analyse de signaux en direct avec la fonction réduction de données de m+p VibControl (modes sinus, aléatoire et chocs) Calculs des spectres des essais sinus, aléatoire et SRC en utilisant m+p Analyzer
