Connecteur de carte électronique M83513

PCBpour aéronefmicro-D

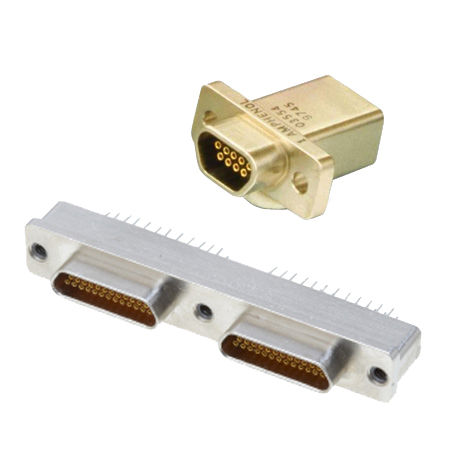

La série de connecteurs Micro-D d'Amphenol (M83513) offre des performances et une fiabilité éprouvées, conformes aux spécifications militaires, pour les micro-connecteurs rectangulaires et à barrettes. Les connecteurs Micro-D sont disponibles dans des configurations rectangulaires en D, en bande et en bord de carte personnalisé, avec des contacts sur des centres de 0,050 (1,27). Des inserts en connecteurs miniatures Micro-D avec signal et coaxial/alimentation sont également disponibles. Le contact femelle est un tube fabriqué avec précision. Les contacts à broche et à douille sont retenus par de l'époxy dans des isolants thermoplastiques de haute qualité. Le système de contact a prouvé sa fiabilité, dépassant les spécifications de performance de la norme MIL-DTL-83513. Les terminaisons sont disponibles dans une large gamme, y compris les coupelles à souder, les terminaisons sur faisceau de câbles, les circuits imprimés verticaux et à angle droit. Des versions à coque plastique et métallique sont disponibles dans la série Micro-D, dans une large gamme de finitions de coque. Une gamme de matériel de montage est disponible (vis à tête cylindrique, poteaux, goupilles de guidage), ainsi qu'une coque arrière droite ou coudée. Conception Amphenol différente des autres conceptions embouties et formées Entièrement conforme aux exigences de la norme MIL-DTL-83513 Contact d'une seule pièce avec des dents conformes également espacées Or sur nickel ou or sur cuivre (flash barrier) Contrôle plus étroit du processus de placage Épaisseur de placage uniforme Emboutissage automatisé contre les variations du processus de torsion L'extrémité d'engagement fermée intégrée assure des forces d'insertion uniformes Faible force d'accouplement/désaccouplement Contact privilégié pour les applications spatiales et satellitaires Connexion continue sur toute la longueur de la poutre de contact (contact linéaire) par opposition à une connexion multipoints (contact ponctuel) Aérospatiale Militaire Missiles Exploration pétrolière et gazière Médical
