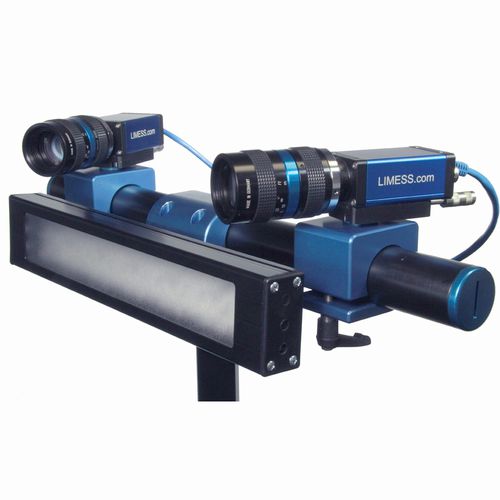

Caméra pour contrôle non-destructif Q400
EVSpour l'aérospatiale

caméra pour contrôle non-destructif
caméra pour contrôle non-destructif
caméra pour contrôle non-destructif
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
EVS
Application
pour l'aérospatiale
Autres caractéristiques
pour contrôle non-destructif

Description

Corrélation d'images numériques Mesure de la déformation en plein champ Capteur de déformation flexible pour une large gamme d'applications Champ de vision de 1x1mm² à 10x10m² Utilisation facile et étalonnage entièrement automatique en 20 secondes Modules d'analyse intégrés pour un post-traitement automatique Certifiable selon la norme ISO9513 (classes de précision) Q400 - système de mesure pour l'analyse de la déformation 3D lors des essais de matériaux et de composants Avec le système Q400, l'analyse des déformations 2D ou 3D est effectuée de manière précise, rapide et conviviale. Le système modulaire se caractérise également par la grande flexibilité de la configuration optique et peut donc être adapté de manière optimale à l'application. Le logiciel de mesure intuitif Istra4D fournit, en plus des valeurs spatiales mesurées (déplacement, déformation, contrainte, coordonnées, etc.), la précision de mesure correspondante pour chaque valeur mesurée. Principe de mesure : Une ou plusieurs caméras numériques enregistrent le processus de déformation. La surface de l'objet présente un motif stochastique (naturel ou préparé) ("speckle pattern"). Les images sont automatiquement évaluées à l'aide d'algorithmes de corrélation d'images numériques précis au sous-pixel près. Cela permet d'attribuer le motif de surface local aux pixels de la caméra et de mesurer les coordonnées 3D, les déplacements 3D, les déformations 3D et les composantes des déformations de surface.

---

Catalogues

Q400
Q400
2 Pages
