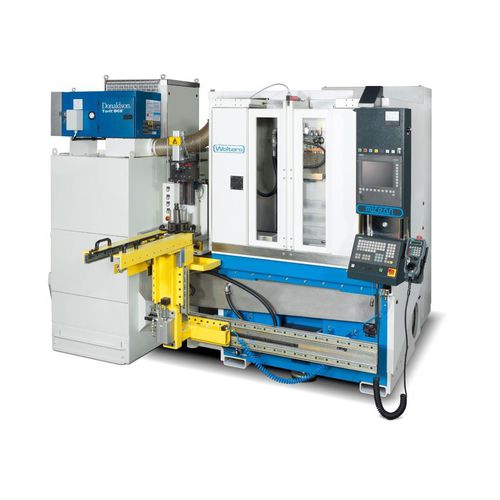

Rectifieuse pour l'aéronautique MACRO-SK

La MACRO-SK est une rectifieuse spécialement conçue pour l'usinage des contours internes des stators, et elle établit de nouvelles normes en matière d'efficacité et de précision pour l'usinage du diamètre interne des stators. Le concept de la Macro-SK permet à l'utilisateur de rectifier différents types de stators sur la machine, par exemple Gerotor et Geroller. La machine dispose de deux bras de broche lorsqu'elle est entièrement équipée. Pendant le meulage, ces bras de broche sont abaissés dans une direction verticale dans une pile de stators qui sont serrés dans un dispositif de fixation. La direction verticale de la rectification s'avère être un avantage majeur à cet égard par rapport à d'autres concepts de machines, car le lubrifiant de refroidissement est canalisé spécifiquement dans l'espace de rectification, ce qui permet d'obtenir des valeurs d'avance de rectification plus importantes. Le temps de rectification, et donc la durée totale du cycle du processus, sont réduits grâce à des vitesses d'avance de rectification plus élevées. La hauteur maximale de la pile dans le dispositif de fixation est d'environ 100 mm, ce qui présente l'avantage de pouvoir rectifier plusieurs stators en même temps, en fonction de l'épaisseur du composant. La conception compacte et peu encombrante réduit les coûts d'infrastructure grâce au faible encombrement au sol. Un système d'émission acoustique de conception entièrement nouvelle permet un dressage précis et économique des meules, et est en outre utilisé pour le contrôle de la coupe initiale afin de surveiller le processus de rectification. En option, la machine peut être équipée d'un lecteur RFID. Les puces RFID qui sont intégrées dans les dispositifs correspondants stockent des informations sur le numéro du programme CNC et les données technologiques, par exemple. Par conséquent, les étapes d'usinage correctes sont exécutées automatiquement après le chargement du dispositif de fixation.
