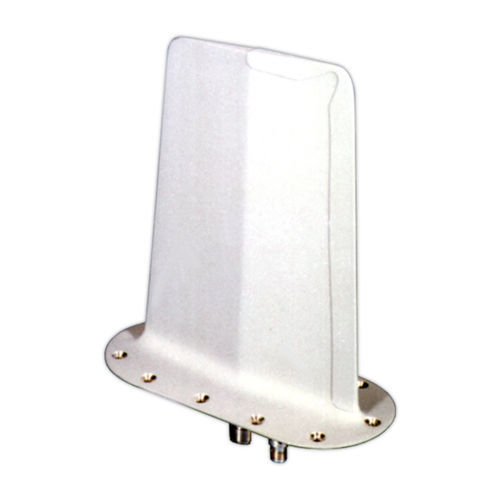

Antenne pour avion CNI8

UHFbladeomnidirectionnelle

La série CNI8 est une antenne aéroportée multifonction à lame de 8 pouces, UHF, bande L, port unique ou diplexeur interne. La série CNI8 offre un système d'antenne UHF/Bande L robuste et performant, actuellement utilisé sur les A-6, A-10, CP140, E3, F-15, F-16, F-18, P3, S3, et d'autres aéronefs. Le système permet de faire fonctionner simultanément les communications UHF, l'IFF, le TACAN et la liaison de données par l'intermédiaire d'une seule antenne. Le système de lames offre une couverture omnidirectionnelle bi-bande. Il est composé d'un boîtier en fibre de verre très résistant et d'une base en aluminium moulé pour résister à l'environnement supersonique sévère. Des configurations de diplexeurs intégrés ou à distance sont disponibles. L'antenne est utilisée en permanence depuis 1971 et n'a connu aucune défaillance sur le terrain ni aucun problème de quelque nature que ce soit, ce qui témoigne de sa fiabilité. Électrique Gamme de fréquence CNI8-4/D, CNI8-6, CNI8-7 CNI8-9, CNI8-10/A CNI8-8, CNI8-11/A - 225 - 400 MHz 950 - 1220 MHz 225 - 400 MHz 950 - 1220 MHz - CNI8-12 - 225 - 420 MHz 950 - 1220 MHz VSWR CNI8-4/D, CNI8-6 - 225 - 275 MHz 275 - 400 MHz 950 - 1220 MHz - 2,2:1 2.0:1 2.0:1 CNI8-7 - 225 - 250 MHz 250 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,5:1 2.0:1 2.0:1 1.8:1 CNI8-8, CNI8-11/A - 225 - 400 MHz 960 - 1220 MHz 1000 - 1100 MHz - 2.0:1 2.0:1 1.8:1 CNI8-9, CNI8-10/A - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-12 - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2.0:1 2.0:1 1.8:1
