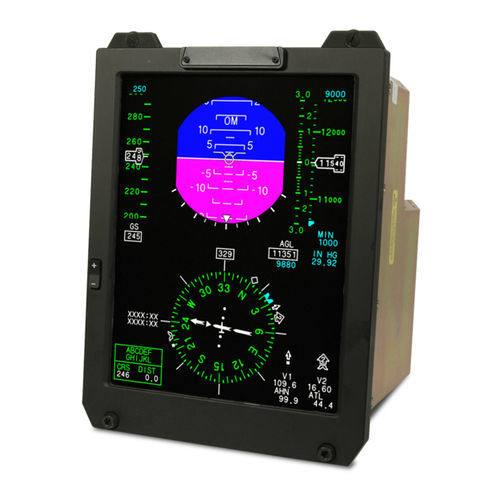

MFD ECMDU

EFIS1024 x 768pour avion

Cet écran vidéo polyvalent de 10,3 pouces à base d'AMLCD fournit un large éventail d'informations vitales pour les équipages. CARACTÉRISTIQUES PRINCIPALES : Affichage polyvalent amélioré pour le poste de pilotage Écran couleur 8 bits haute résolution XGA (122 CGPI) Angle de vision hémisphérique à contraste élevé de ±60° Plage de luminance de 0,03 fL à 250+ fL avec NVIS CAPACITÉS GRAPHIQUES AVANCÉES L'ECMDU dispose d'un traitement/graphique embarqué certifié DO-178B, niveau A. Il dispose également d'une capture/graphique vidéo de mission. Elle est également dotée d'un traitement graphique et d'une capture vidéo de mission avec possibilité de rotation, de mise à l'échelle et de panoramique de la vidéo. L'unité utilise le logiciel DO-178B, niveau A, pour traiter ses données. L'ECMDU est un écran lisible en plein soleil et compatible avec la vision nocturne. LARGE GAMME DE FONCTIONS L'ECMDU est une unité d'affichage très polyvalente, dotée d'un large éventail de fonctions. Ses dimensions X, Y et Z sont minimales. L'unité dispose d'un bus vidéo numérique TAXI, d'une interface MIL-STD-1553 et répond à tous les environnements MIL. Il offre diverses options d'EFIS, de MFD, d'EICAS et de cadre vidéo. L'ECMDU est léger et nécessite peu d'énergie, fonctionnant à partir de 28 VDC. Caractéristiques techniques Adressabilité - Mise à l'échelle automatique flexible Couleur - 8 bits (16,7 millions de couleurs)/256 niveaux de gris Luminance - 0,03 fL à 250+ fL Angles de vue - ±60° à l'horizontale, +50°/-20° à la verticale Rapport de contraste ambiant élevé - > 5:1 sur l'ensemble du cône de visualisation Conformité NVIS - Gen. III, Type I, Classe B Refroidissement - Ventilateur interne Alimentation primaire - 28 VDC, 78 W nominal (143 W max.) Configuration du cadre - EFIS, MFD, personnalisé Interfaces vidéo - Bus numérique TAXI, DVI, RGB, NTSC, ARINC 708 Sortie vidéo - Y/C, NTSC Interfaces de signaux - MIL-STD-1553B, Ethernet Inclinomètre (en option) Chocs - 15G op., 30G CS Vibration - Méthode 514.4, MIL-STD-810E
