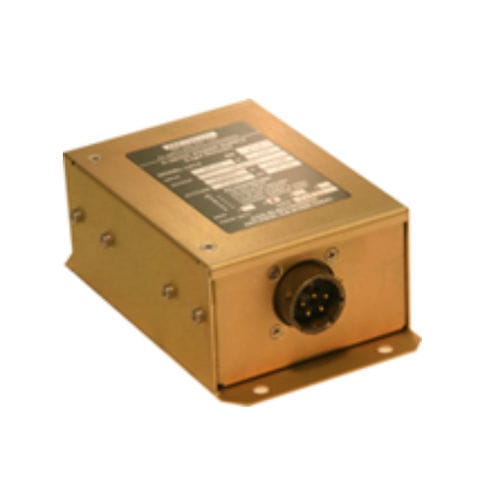

Onduleur DC SC series

AC

Les SC3 et SC3(A) sont des onduleurs statiques c.c. à c.a. à modulation de largeur d'impulsion qui fournissent une puissance c.a. régulée de 400 Hz jusqu'à 30 volts ampères. Un potentiomètre de réglage interne permet d'ajuster la tension de sortie à ± 10 % La protection des circuits comprend l'arrêt en cas de tension d'entrée faible, le démarrage progressif, l'arrêt en cas de tension d'entrée élevée, la limite de surtension de la sortie et la limite de courant de court-circuit de la sortie Caractéristiques techniques Courant d'entrée 1.35 Amps typ à 28 Vdc en entrée à FL 0.6 ampères maximum à vide Courant de sortie SC3 : .26 Amps en continu SC3(A) : 1,15 ampère en continu Fréquence 400 Hz ± 1% Distorsion (THD) 3% typique à FL (unité pf) à 28 Vdc 7% maximum pour la gamme d'entrée & pf Isolation La sortie est isolée de l'entrée Facteur de puissance 0,95 pour le facteur de puissance capacitif et 0,8 pour le facteur de puissance différentiel Régulation 3% pour la charge, 2% pour la ligne et 3% pour la température Surcharge (OL) Fournir 150% du courant de sortie pendant 5 min. Protection (OL) Résiste sans dommage ni dégradation à une charge supérieure à 150% à un court-circuit de sortie. L'unité délivre la puissance de sortie nominale dès que la condition de surcharge est supprimée Protection (SC) En cas de court-circuit de sortie, le courant d'entrée se replie et le courant de sortie est limité à une valeur sûre Protection (OV) La tension de sortie est limitée à 145 Vac maximum Démarrage progressif Un délai minimum de démarrage progressif de 100 mSec à pleine charge est prévu lors de l'application d'une tension d'entrée progressive afin de réduire le courant d'appel de la sortie. Arrêt (SD) La sortie s'arrête lorsque la tension d'entrée est inférieure à 14 Vdc et supérieure à 36,4 Vdc. Température -55° C à +71° C Altitude 55 000 PIEDS Conformité FAA TSO-C73 Connecteur L'unité est compatible avec MS3106A14-6S Finition Iridite d'or selon MIL-C-5541 Classe 1A Poids 1 LBS (454 grammes) Dimensions 2.00 H x 3.18 W x 5.00 L pouces
