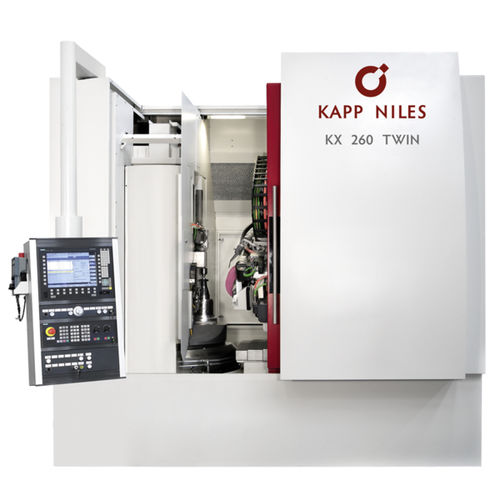

Rectifieuse pour engrenage KX TWIN series

cylindrique extérieurepour l'aéronautiqued'outil

Centres d'engrenages Les machines de la série KX TWIN ont été conçues pour la rectification continue des engrenages avec des outils dressables et non dressables. Elles sont particulièrement adaptées aux volumes de production élevés des moyennes et grandes séries d'engrenages et d'arbres. Le concept comprend deux broches porte-pièces identiques disposées sur les côtés opposés d'une table rotative à indexation. Pendant l'usinage d'une pièce, la seconde broche charge/décharge et aligne simultanément une autre pièce. Les machines sont optimisées pour le chargement automatique avec une combinaison standardisée et rentable de convoyeur de palettes et de chargeur à portique. En utilisant une broche de rectification à grande vitesse (HS) en option, il est même possible de rectifier des engrenages avec des arêtes interférentes qui nécessitent un diamètre d'outil de 55 mm (rectification par génération) ou de 20 mm (rectification de profil).
