Banc d'essai en pression D39170

de débitpour pompe à carburantautomatique

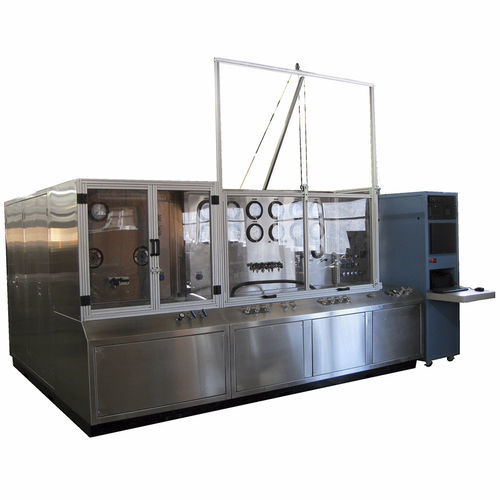

Le banc d'essai est conçu pour effectuer des procédures sur divers pompes, moteurs et accessoires hydrauliques. La section d'entraînement entièrement fermée à gauche comporte un moteur à courant continu de 200 HP et un réducteur à deux têtes avec des plages de vitesse de 0-5300 tr/min et 0-14150 tr/min. Un débit de surpression à basse pression (jusqu'à 83 GPM) est disponible pour les essais de pompes et les capacités de régénération de l'entraînement permettent d'effectuer des essais de moteurs. La section accessoire blindée au milieu peut être utilisée pour tester divers composants tels que les vannes/commandes. Le système électrique et le collecteur à 4 voies actionné par solénoïde permettent un cycle automatique des actionneurs. le courant de 400 Hz est disponible dans les deux sections du banc d'essai. La source d'énergie hydraulique (non illustrée) est un skid à distance qui comprend un moteur CA de 200 HP/une pompe à piston à volume variable (en plus de la pompe/moteur d'appoint). Ce circuit est capable de fournir jusqu'à 50 GPM à 6000 PSI ou 80 GPM à environ 3500 PSI. La filtration de l'huile (3 microns) et l'accumulateur maintiennent l'alimentation en huile exempte de contaminants et d'impulsions. La console de commande à droite abrite le système informatique et le logiciel d'acquisition de données LabVIEW. Caractéristiques du produit Circuit d'intensification pour les contrôles de pression d'épreuve (jusqu'à 10 000 PSI) Contrôle automatique de la température Un ensemble de jauges analogiques en plus d'un ensemble complet d'instruments numériques Informations complémentaires LARGEUR - 142 pouces PROFONDEUR - 120 pouces HAUTEUR - 78 pouces POIDS Environ 7000 livres. FLUIDE - MIL-H-5606 (Red Oil) capacité de 250 gal
