Machine d'essai de débit D39239

de matériauxpneumatiquepour l'aérospatiale

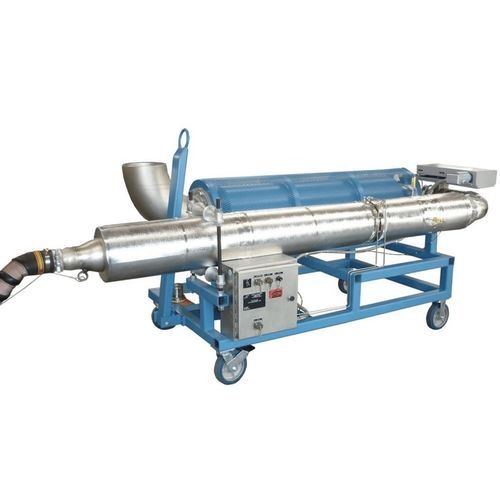

L'unité de test est utilisée pour les tests opérationnels et le dépannage de l'APU GTCP 85-184. L'unité de test est conçue pour contrôler et surveiller le débit d'échappement de purge de l'APU et se compose d'un chariot de mesure du débit d'air, d'un pupitre opérateur et d'un ordinateur portable industriel. Le modèle 39239 est une unité portable conçue pour être tirée à faible vitesse à l'aide d'un bras pivotant intégré. Le chariot de mesure est en acier peint et les tuyaux sont isolés pour protéger l'opérateur des températures élevées et minimiser les pertes de chaleur. Une section d'orifice percée avec précision est montée dans la tuyauterie avec des prises de pression en amont et en aval connectées à un transducteur de pression différentielle. Le logiciel est écrit en LabVIEW® et calcule le débit d'air en livres par minute (PPM), qui est ensuite affiché sur l'ordinateur portable. L'opérateur peut configurer l'écran de test pour capturer des données en appuyant sur le bouton de capture dans le programme logiciel. Ces données sont automatiquement exportées vers une feuille de calcul et sauvegardées sur l'ordinateur portable pour examen. Informations complémentaires LARGEUR - 130 pouces PROFONDEUR - 46 pouces HAUTEUR - 46.25 pouces POIDS - Environ 1 000 livres.
