Plaquette de coupe de filetage PENTACUT

rainuragede tournagepour composites

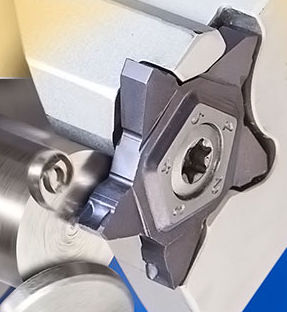

Insertion PENTACUT 24 et 34 du tranchant d'ISCAR 5 conçus pour des applications multifonctionnelles comprenant la cannelure, la séparation, l'enfoncement et le chamfreinage. Cette insertion rentable est conçue pour effectuer canneler des opérations et le départ outre des barres solides jusqu'à 20 millimètres de diamètre. Chaque tranchant sur l'insertion formée pentagonale est équipé d'un chipformer de type J&C unique qui fournit l'excellent contrôle de puce en cannelant, en séparant et en enfonçant (côté léger tournant) des applications. PENTACUT a également la capacité d'exécuter fileter des applications. Disponibles sont les pleines insertions de profil dans les normes suivantes de fil : OIN, ONU, Whitworth, BSPT et TNP. Les insertions partielles de profil sont avaialble dans 600 (la TA) et 550 profils (de POIDS). L'insertion est tangentiellement montée d'un côté du support, placé contre deux surfaces de contact périphériques pour assurer l'exactitude de la taille centrale. Le fixage de l'insertion est par une vis Torx latérale. La vis Torx peut être activée de l'un ou l'autre de côté du support pour permettre l'indexation d'insertion (rotation) sans devoir enlever le support de la tourelle de machine. La tête courte du support assure le surplomb minimal et le de forte stabilité. Les outils de PENTACUT peuvent être montés sur n'importe quel type de tour. Caractéristiques Une combinaison de système de fixage très rigide et d'une conception forte d'insertion permet l'usinage aux paramètres de usinage très élevés En cas de rupture de bord, l'outil survivra et d'autres coins de coupure peuvent encore être employés Indexation facile et de rapide-bord de l'un ou l'autre de côté du support Multi-coin, cinq tranchants qui fournissent le prix le plus avantageux par tranchant
