Enregistreur vidéo DVR RIM782

pour aéronef

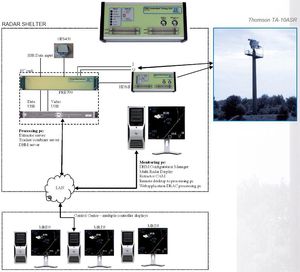

Le module d'interface radar ou RIM782 numérise le radar des messages vidéo et des messages de tracé radar d'entrée. Les réponses des cibles (y compris les FRUIT et l'encombrement) sont reçues par l'antenne radar. Après les récepteurs RF des radars, le le signal est down-converti en fréquence intermédiaire (IF) et envoyées au processeur de signaux pour traitement ultérieur et l'extraction des parcelles. Au niveau de la log-vidéo, les signaux peut être connecté au RIM782. ACP/ARP générés par l'encodeur d'antenne, ainsi qu'un signal de déclenchement, peut être connecté au RIM782 afin d'aligner la vidéo avec la synchronisation appropriée. Une fois que la vidéo est extraite, elle est traitée plus avant par le processeur de la tête du radar pour faire un tracé ou une piste numérique messages. L'enregistreur de données à l'intérieur du RIM782 peut enregistrer les données de tracé en série et les données de piste, indépendamment du format de données
