Anémomètre pour avion

analogiqueéclairé

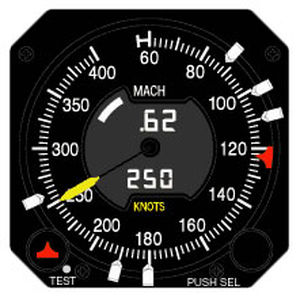

L'indicateur de vitesse de rotation Mach (MASI) est un appareil compatible RVSM. En mode veille, il traite la pression pitot-statique, la température totale de l'air et les données d'entrée d'altitude pour calculer et afficher la vitesse corrigée (CAS), la vitesse vraie (TAS), le nombre de Mach et la vitesse maximale (Vmo). En mode Normal, il affiche les données CAS, TAS, vitesse sol (GS), nombre de Mach, Vmo et angle d'attaque (AoA) fournies par le calculateur numérique de données aériennes (DADC) IS&S 9B-81010-22 via ARINC 429. Le MASI fournit un affichage numérique dédié du nombre de Mach et un affichage analogique du CAS, utilisant un affichage à cristaux liquides (LCD) et un pointeur contrôlé E/M. L'écran LCD affiche également CAS, GS ou TAS, selon le choix de l'opérateur. Vmo et AoA sont affichés avec un arc segmenté. L'écran LCD est doté d'un rétroéclairage haute intensité pour une utilisation diurne et d'un éclairage blanc de faible intensité pour une visualisation nocturne. Lorsqu'il est connecté à un altimètre IS&S (9D-80110- 22), les données corrigées SSEC sont fournies sur l'altimètre et le MASI. Jusqu'à 16 courbes SSEC différentes sont sélectionnées par programmation des broches du connecteur arrière. Il exécute les fonctions de surveillance de la vitesse et d'alerte de survitesse, ainsi que les fonctions de vérification des données, de détection des pannes et d'indication d'état. Un bouton poussoir multifonctions PUSH SEL sélectionne le mode de fonctionnement et l'affichage de la vitesse. Le MASI dispose également d'un bouton d'ajustement de bogue de commande pour régler les vitesses cibles, de marqueurs de sonnerie IMI utilisés pour régler les points de référence de vitesse et d'un bouton TEST pour activer les fonctions d'autotest de l'instrument et d'affichage de l'historique des défauts.
