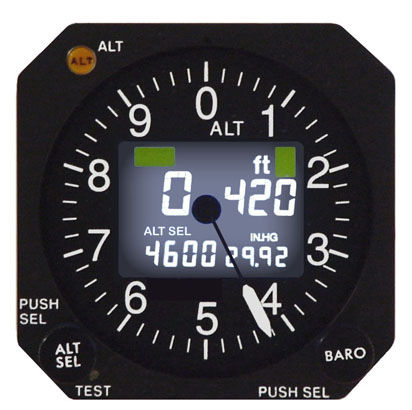

Altimètre analogique ADDU

en piedspour avionembarqué

L'unité d'affichage des données atmosphériques (ADDU) est un altimètre à détection automatique, compatible RVSM, qui calcule les données atmosphériques numériques (DADC) avec alerte d'altitude sélectionnable. L'ADDU entre les pressions statique (Ps) et pitot (Pt), la température totale (Tt) et les données de configuration de l'installation (provenant d'un module de configuration d'installation, modèle 9B-03508). Les données sur l'air sont transmises aux formats de données ARINC 429 et RS422. L'indicateur fournit un affichage dédié de l'altitude corrigée baro et SSEC, du numéro de calage altimétrique, de l'altitude sélectionnée, en combinaison avec un mouvement de l'aiguille E/M. Le numéro du calage altimétrique peut être sélectionné en unités de mesure Hg ou hPa. Les unités de mesure sont sélectionnées manuellement en appuyant sur le bouton-poussoir de droite et en le maintenant enfoncé jusqu'à ce que la valeur souhaitée soit affichée (M/ft/inHg/hPa). Une courte pression sur le même bouton déclenche une correction du zéro de 29,92 inHg (1013 hPa). L'écran LCD de l'ADDU dispose d'un rétroéclairage haute intensité pour une utilisation diurne et d'un éclairage blanc de faible intensité pour une visualisation nocturne. L'ADDU fournit des notifications d'alerte d'altitude à l'aide de sa lampe d'alerte ALT commandée par l'ADDU.
