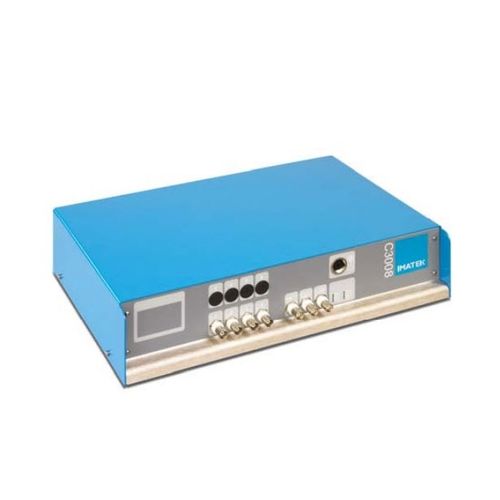

Système d'acquisition de données de vitesse C3008

pour applications aérospatiales16 canauxde haute vitesse

Les systèmes d'acquisition de données Imatek sont basés sur le contrôleur C3008 et un PC équipé du logiciel ImpAcqt. Il s'agit d'un système polyvalent permettant d'analyser les résultats d'essais à grande vitesse, tels que les essais de choc et les essais servo-hydrauliques à grande vitesse. Caractéristiques principales : Chaînes analogiques : 4 en standard, 16 en option. Tous les canaux sont échantillonnés simultanément à la fréquence d'échantillonnage maximale Canal numérique : Entrée codée en quadrature en plus des canaux analogiques Résolution : 16 bits (1 sur 65536), aucun code manquant Taux d'échantillonnage : 3.000.000 d'échantillons par seconde (maximum) Profondeur de l'échantillon : Jusqu'à 50 000 échantillons par canal Gain : gamme d'entrée ?10V, ?5V, ?2.5V, ?1.25V sélectionnable par logiciel Mode de saisie : Différentiel, bi-polaire ou uni-polaire, sélectionné par canal. Bande passante : 1,5 MHz Signal au bruit : Bruit du système <2 bits Erreur de gain : ?0,1% maximum Déclencheur : Par laser de mesure de la vitesse, déclencheur TTL externe, canaux analogiques (niveau de déclenchement configurable). Arête montante/descendante. Pré-déclenchement de 0% à 100%. Sortie de déclenchement. Temporisation : Mesure de la vitesse par temps de vol, résolution 20ns Entrée numérique : entrée opto-isolée à 26 canaux Sortie numérique : Sortie NPN à 18 canaux, protégée contre les courts-circuits et les surintensités. Caméra à grande vitesse : Sortie de déclenchement de la caméra et sortie du contrôleur d'éclairage pour l'interface avec les systèmes vidéo à grande vitesse. Voir la fiche technique séparée pour plus de détails.
