Testeur à courant de Foucault RO 7000

pour l'avioniqueaéronautiqueportable

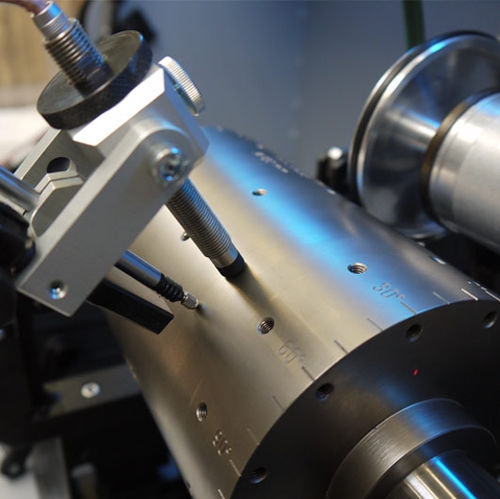

Le faux-rond quantifie la différence radiale ou axiale d'un arbre entre les surfaces ou les longueurs idéales et réelles. Le faux-rond sera contrôlé pendant la fabrication ou la réparation d'un arbre rotatif. Le système portable de contrôle de faux-rond RO 7000 de Hofmann offre une solution pour mesurer le faux-rond radial et axial des rotors et autres pièces cylindriques dans plusieurs plans axiaux. Pendant une mesure, un rotor sera supporté par exemple dans un tour, dans des blocs en V ou sur des rouleaux. Les rotors peuvent être mis en rotation par un entraînement motorisé ou manuellement. Le système se compose d'un contrôleur de mesure à connecter à un PC, d'un ensemble de capteurs et du logiciel de mesure Orbistar. Le logiciel fait la différence Orbistar aide à configurer une tâche de mesure spécifique, acquiert et affiche les données de mesure, fournit des outils pour l'analyse des données et génère des rapports complets. En même temps, le logiciel compense l'influence commune du mouvement de l'axe de l'arbre sur la mesure. Par conséquent, des algorithmes spéciaux d'évaluation des données et l'utilisation de capteurs de référence sont essentiels. Cela permet d'obtenir des résultats comparables entre les différents appareils de mesure. Le faux-rond sera mesuré à l'aide de capteurs de proximité fournis avec des supports qui s'interfacent avec des bases magnétiques standard. La position angulaire sera saisie à l'aide d'une roue codeuse, qui est entraînée par la surface du rotor, ou à l'aide d'un capteur de vitesse. Mesure du battement électrique incluse Une caractéristique particulière de la RO 7000 est sa capacité à mesurer le battement électrique simultanément avec un capteur tactile (battement mécanique) et un capteur à courant de Foucault (battement total). Le battement électrique est la différence entre le battement total et le battement mécanique, soit
