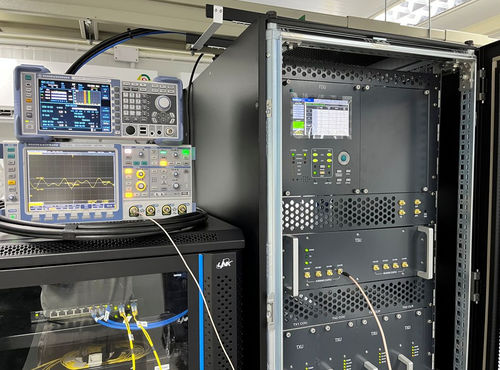

ILS avec localizer

La série Mercury ILS (Intrument Landing System) est disponible dans une large gamme de configurations, toutes dépassant les exigences les plus rigoureuses du niveau 4 de l'OACI et conçues pour être rentables, faciles à installer et à utiliser, et surtout fiables. Il s'agit d'un produit nouvellement conçu, équipé des dernières technologies de pointe. Système - Spécifications Type - Double fréquence (Fc ± 4 KHz) ou fréquence unique Gamme de fréquences - 108 MHz à 112 MHz avec un espacement des canaux de 50 kHz Stabilité de la fréquence porteuse - ±0,0001%, 55Hz@110MHz Température de fonctionnement - -10˚C à +55˚C Humidité relative - 0 ~ 90% Alimentation primaire - 110 V à 230 V 47 à 63Hz Système et alimentation de secours - +24 V DC Batterie de secours - 4 heures ou plus Émetteur - Spécifications Puissance de sortie CSB - Typiquement 16 Watt (+42 dBm) Réglable de 37dBm à 44dBm Puissance de sortie SBO - Typiquement 0,2 Watt (+23 dBm) Réglable de 20dBm à 30dBm Stabilité de la puissance CSB/SBO - ±0,2dBm Harmoniques / parasites - 1 uW / 10 uW Distorsion harmonique totale - inférieure à 1 Ajustement de la phase CSB/SBO - ±180 degrés Identification - Fréquence de modulation 1020±1Hz Profondeur de modulation : 0% ~ 15% Modulation - Fréquence 90Hz±0.1%, 150Hz±0.1% Profondeur de modulation 40% (0%~50%) Stabilité SDM ±0,3 Stabilité DDM ±0,1% Moniteur - Spécifications Entrée RF - Intégrale, champ proche, champ lointain Niveau d'entrée - - 10 ~ - 40 dBm Stabilité du moniteur - Valeur de la puissance RF ±0,3dB DDM ±0,1% SDM ±1% Limite d'alarme - Programmable Antenne LLZ - Spécification Gamme de fréquences - 108MHz à 112MHz Nombre d'éléments - 8/14/20/24 Type d'élément - LPDA Polarisation - Horizontale Gain - 10dB Rapport avant-arrière - Typiquement 26dB
