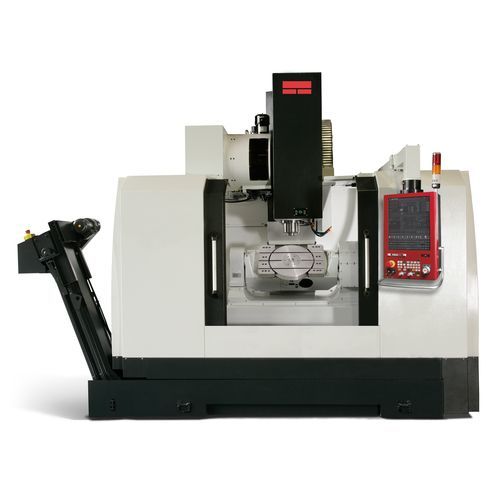

Fraiseuse CNC VSE series

verticalepour l'aéronautique3 axes

Rapides et précis, les centres d'usinage à 3 axes verticaux à haute vitesse sont caractérisés par une structure robuste en fonte. La large gamme de machines commence à partir de la versionVSE1066(1,020x610x610) mm. L'utilisation de motobroches à couple élevé et d'électrobroches fait du VSE un centre d'usinage extrêmement polyvalent. Grâce à leur rigidité, leur stabilité et leurs caractéristiques dynamiques, les centres d'usinage VSE permettent d'effectuer l'ébauche et la finition à grande vitesse. Des composants de qualité supérieure, des performances durables Structure robuste en fonte meehanite Vis à billes de haute précision préchargées de classe C3 et de 40 mm de diamètre, directement couplées à des servomoteurs à courant alternatif pour éliminer le jeu et assurer une rigidité maximale. Broche à haute vitesse, 15.000 tr/min 20/53 kW 96/250 Nm couplage direct ISO40. Conçue pour éviter les vibrations, elle combine un usinage lourd et une finition de haute qualité. En option, électrobroche 18.000 RPM 26/32 kW 124/154 Nm HSK 63A. Moulage généreux Le grand soubassement de la machine, ainsi que la colonne en caisson surdimensionnée (largeur 1068mm, 42") assurent une stabilité et une rigidité maximales. Chargement-déchargement facile 840mm de la table au sol de l'atelier facilitent les opérations de mise en place. Logement de la broche La conception thermosymétrique de la fonte FC 35 de haute qualité minimise les influences thermiques. L'équilibre de la poupée est assuré par un servomoteur surdimensionné et puissant sur l'axe Z avec frein mécanique, offrant la réponse rapide requise par les coupes à grande vitesse. Haute vitesse La rigidité et la stabilité de la VSE étendent les capacités de la machine de l'ébauche au fraisage à grande vitesse. Le système Fidia V5 Look-Ahead permet à l'opérateur de régler "à la volée" la meilleure dynamique possible de la machine en fonction de la géométrie et de la tolérance de la pièce.
