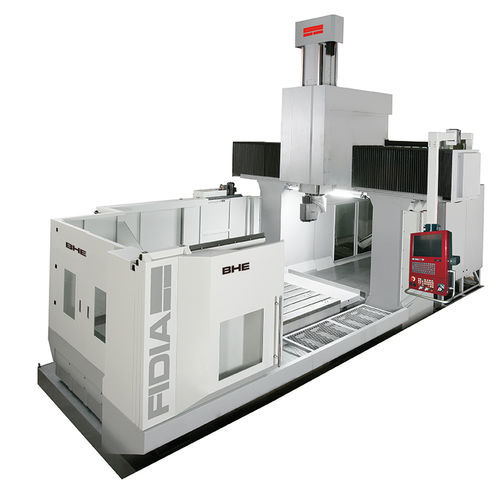

Fraiseuse verticale BHE

universellepour l'aéronautique3 axes

Les machines de type BHE Bridge sont conçues pour être utilisées dans l'usinage général et l'outillage, mais aussi pour l'industrie aéronautique. Les structures, extrêmement rigides, permettent à la fois l'utilisation de têtes à très haut couple et la technologie de fraisage 3 axes à grande vitesse. La précision et la dynamique de la machine garantissent d'excellents résultats dans les usinages conventionnels mais aussi dans les usinages à haute performance. Hautes performances et efficacité sont les caractéristiques de cette ligne de machines, destinée aux clients qui recherchent une technologie fiable et durable Déplacement de l'axe Z configurable L'axe Z vertical peut avoir des courses de 700/900/1100/1300 mm avec une structure RAM de 380x380mm ou 420x420mm. Grande capacité et accès facile Tables de 2x1,7m à 6x3,1m, avec une capacité de charge de 8000 kg à 28000 kg. L'ouverture de la porte avant permet un accès facile pour le chargement et le déchargement des pièces. Changement d'outil automatique Changeur d'outils automatique jusqu'à 180 positions. Large gamme de broches et de têtes de fraisage broche 3 axes de 6000rpm à 15000 rpm Têtes universelles avec BT#50 ou ISO50 3500 rpm. STRUCTURE Les machines BHE sont fabriquées entièrement en pièces de fonte : base, colonnes, traverse et RAM (axe Z) de 380x380mm, sont conçues avec le système FEM. Axe X avec 4 guides linéaires (modèles avec Y > 1700mm) 4 guides linéaires sont montés dans le banc de la machine pour garantir une excellente dynamique et une charge utile maximale sur la table : 2 guides à rouleauxa 2 guides linéaires Axe Y avec la solution exclusive de 3 guides à rouleaux Le mouvement de l'axe Y est réalisé par 3 guides linéaires à rouleaux pour assurer une rigidité et une précision maximales même dans les mouvements à haute vitesse : 2 Guides à rouleaux montés sur la partie supérieure de la traverse
